工业相机也需要“热身”？——揭秘预热漂移与热平衡的精密之道

工业相机也需要“热身”？

—— 揭秘预热漂移与热平衡的精密之道

技术解读  |  工业视觉  |  精密测量

对大多数人而言，相机就该即开即用。手机随手一掏，按下快门就能定格瞬间。但在精密制造的赛道上，那条约定俗成的法则可能就失效了。这里的工业相机，需要一场不折不扣的“热身运动”。

当工业相机通电启动后，其内部的图像传感器、处理芯片，特别是用于投射结构光的投影仪等核心元件，会持续产生热量。这些热量并非无害——它们会导致相机外壳、支架乃至镜头发生微米级甚至纳米级的热胀冷缩。

在日常生活中，这种程度的形变几乎无法感知。但在工业精密测量场景中，哪怕是零点几像素的位移，经过系统放大倍数的叠加后，都可能转化为不可忽视的实际误差。这就是工业视觉工程师们常说的“预热漂移”（Thermal Drift）。

要消除预热漂移的影响，关键在于让相机达到“热平衡”状态。所谓热平衡，是指相机内部各元件的发热与散热达到动态平衡，温度场趋于稳定，机械结构不再发生显著形变的状态。只有在这个状态下，相机的标定参数才能准确对应真实物理世界，输出的测量数据才真正具备可信度。

不同厂商、不同技术路线的工业相机，达到热平衡所需的时间差异显著。以下是几家代表性厂商的公开数据：

表 1  主流工业相机热平衡时间对比（基于厂商公开资料整理）

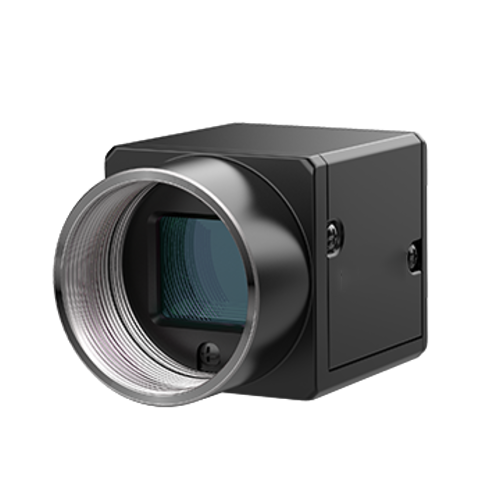

海康机器人第三代工业相机CT系列通过“精准温控设计”，将热平衡时间从传统的40分钟大幅缩短至4分钟左右。

Basler官方指出，其ToF相机在启动5分钟后仍可能存在较大误差，直到20分钟后距离测量数据才趋于可靠。

梅卡曼德的3D结构光相机则建议30–60分钟的暖机时间，这也从侧面反映了结构光技术对热稳定性的更高要求——毕竟，结构光方案依赖投影仪主动投射光栅图案，投影仪发热量更大，热平衡过程更为复杂。

Zivid通过主动热稳定功能，建议用户连续采集10分钟即可进入工作状态。

对于自动化产线而言，每分钟的等待都意味着产能的损失。如何在保证测量精度的前提下尽可能缩短预热时间，是每个工业视觉厂商都在持续攻克的核心课题。从行业趋势来看，主要有以下优化方向：

① 精准温控设计：通过优化相机内部散热结构与温控算法，主动加速热平衡过程。海康机器人CT系列便是这一路线的典型代表。

② 温度补偿算法：在未完全达到热平衡时，通过实时温度监测与补偿算法对测量数据进行动态修正，部分弥补温度漂移的影响。

③ 材料与结构优化：选用低热膨胀系数的材料制造关键结构部件，从物理层面降低热形变对精度的影响。

④ 智能预热策略：根据环境温度自动调整预热参数，在低温工况下适当延长预热时间，确保热平衡充分达成。

工业相机的预热，绝非可有可无的“等待”，而是精密测量的“必修课”。理解预热漂移的原理，掌握热平衡的规律，选择合适的产品与方案，才能在效率与精度之间找到最佳平衡点。

在工业视觉技术不断演进的今天，我们有理由相信，随着温控技术与补偿算法的持续突破，未来的工业相机将以更短的预热时间、更高的测量精度，为智能制造保驾护航。

本文基于公开技术资料整理，仅供行业交流与科普参考。
