医疗器械包装漏装错装智能检测方案





 ◆ 一、  项目背景分析

  ▸  1. 行业监管要求严苛

医疗器械产品直接关系临床使用安全，国家药监局对生产过程合规性、包装完整性有强制性标准要求。一旦出现套件漏装、配件错装，轻则导致客户投诉与退货，重则引发医疗事故与监管处罚，对企业品牌与资质造成不可逆影响。

  ▸  2. 人工依赖度高，错漏频发

传统包装线依赖人工目检核对配件清单，长期作业易产生视觉疲劳，漏检率随班次时长上升；出现质量问题难以追溯具体工序与责任人，不符合GMP全过程可追溯的管理要求。

  ▸  3. 追溯困难，无法留痕

一旦发生漏装错装问题，往往需要耗费大量时间回看录像或进行全检，无法精准定位是哪个工位、哪位操作员、在哪个时间点出现失误。

  ▸  4. 传统质检方式效率低下

人工检测效率低，每分钟仅能检测20-30盒，且漏检率高达5%以上；人眼疲劳容易导致误判，尤其是面对透明或反光器械时。

 ◆ 二、  解决方案

本项目采用基于SOP行为检测的智能视觉检测系统，在包装流水线封口工位前部署一体化检测单元，将质量管控节点从“结果检验”前移至“过程验证”，通过“目标识别+行为时序校验”，实时解析员工的自然作业动作，并自动与预设的SOP流程进行比对核验

  ▸  1. 硬件部署方案

  ■ 成像单元：在包装工位的上方（顶视）或侧面（侧视）部署高分辨率、高帧率的相机，实现关键工位操作区域的全覆盖。

  ■ 算力单元：搭载嵌入式大模型AI超脑盒子，自研深度学习平台，完成动作识别模型的训练、优化与一键部署。

■ 展示单元：在每个工位前方安装显示器，实时显示当前SOP步骤、AI识别结果和操作引导。当检测到异常（如漏动作、漏物料）时，屏幕立即红闪报警并提示NG。

■ 执行单元：系统可以接入产线PLC，检出异常时即时触发声光报警。

  ▸  2. 核心检测逻辑

系统将包装过程拆解为标准化SOP节点（因项目涉及用户隐私，将流程简化展示），按时序依次校验：

  Step 1    来料确认：识别吸塑盒进入范围，触发流程；

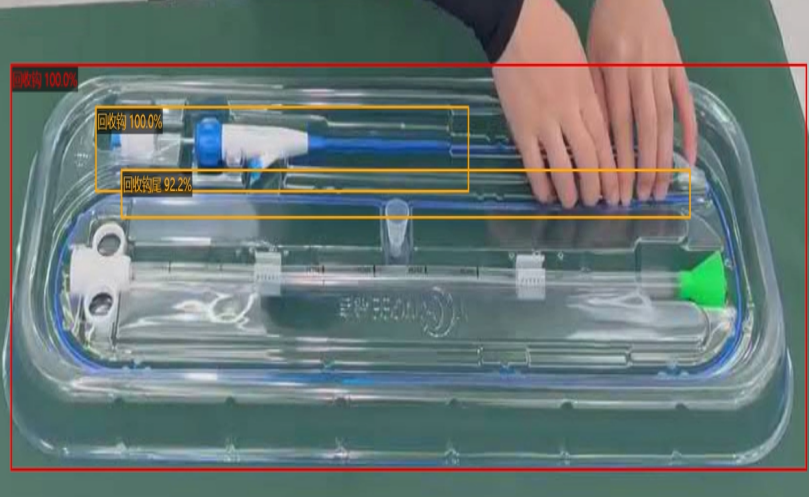

  Step 2    配件1识别：基于深度学习算法识别配件1；并制定区域内配件1的检测逻辑规则；

  Step 3    流程判定：检测到区域内配件1同时出现并符合逻辑规则，则判断该流程OK。

  Step 4    配件2放置判定：校验区域内配件2是否按照设定的逻辑规则放置，判定是否OK、漏装、错装、多装；

  Step 5    配件3放置判定：校验区域内配件3是否按照设定的逻辑规则放置，判定是否OK、漏装、错装、多装；

  Step 6    说明书放置判定：校验区域内说明书是否按照设定的逻辑规则放置，判定是否OK、漏装、错装、多装；

  Step 7    装盒行为检测：校验封装包装盒行文是否按照设定的逻辑规则执行；

  Step 8    行为复核：同步检测工人是否按SOP完成清点、核对动作，避免人为跳过检测环节

  Step 9    数据归档：检测结果与图像自动存档，绑定批次号与工号，支持全链路追溯

  ▸  3. 软件功能架构

  ● 支持多SKU配方管理，换型一键切换，新增品类仅需少量样本训练即可上线

  ● 可视化检测界面，实时显示检测结果、异常类型与统计数据

  ● 开放标准通讯接口，可对接MES、ERP等生产管理系统

  ● 内置异常数据分析模块，自动统计各品类错漏装频次，辅助工艺优化

 ◆ 三、  技术优势

  ◆ 1. 简单部署，不干扰生产节拍

系统让AI“看懂”动作，而非让员工“配合”系统。无需改造产线节拍，无需员工额外交互（如点击确认按钮），避免引入新的“作假”或“误操作”风险。

  ◆ 2. 柔性适配，快速换型

经过我们培训后，工艺工程师可快速为不同产品定义包装步骤序列。

  ◆ 3. 高精度低误检，满足医械行业零缺陷要求

系统单一步骤检测准确率≥99%，随着模型训练越多，准确率越高！包装工序漏装、错装率明显下降，在客户现场连续3个月量产验证中，成功拦截多起人工疏忽导致的漏装异常，有效避免批量质量事故。



  ◆ 4. 快速部署，降本增效显著

单工位部署周期≤5个工作日，无需大规模改造产线；同时降低人工管理与培训成本。

  ◆ 5. 全流程可追溯，合规性保障

每一件产品的检测图像与结果均自动保存，可按批次、生产日期、工号快速检索溯源，完美契合医疗器械GMP、ISO 13485等体系对生产记录与质量追溯的合规要求。



 ◆ 四、  项目成效

项目上线后，大大降低了该客户包装工序的出货不良率，将质量管控节点前移至操作过程本身，通过实时识别、比对和预警，确保每一个包装步骤严格遵循SOP标准执行，从根本上杜绝了漏装、错装等质量隐患。

  § 结  语

 　　 医疗器械包装环节的质量管控，是产品出厂前的最后一道安全闸门，更是企业合规经营与品牌口碑的核心防线。本项目通过部署SOP行为检测与AI视觉相结合的智能防错系统，医疗器械包装产线实现了从“事后抽检”到“过程预防”的根本性转变。
