工业相机分类全解析：如何选择最适合你的“工业之眼”？

随着科技的发展，工业相机在生产、检测和研究等领域的应用越发广泛。在智能制造、自动化检测和机器视觉领域，工业相机如同“工业之眼”，直接影响系统的精度、速度和稳定性。

 一、什么是工业相机？

工业相机是一种专门为工业环境设计的图像采集设备。它是机器视觉系统中的一个关键组件，其最本质的功能就是将采集的光信号转变成有序的电信号。与普通消费级相机不同，工业相机通常具有较高的分辨率、快速的图像处理能力和稳定的性能表现，能够在极端环境下持续工作。它们广泛用于自动化生产线、质量检测、图像处理和科研实验等多个领域。

选择合适的相机也是机器视觉系统设计中的重要环节，相机的选择不仅直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。

二、工业相机的核心特点：

1、高可靠性：工业相机能够在高温、高湿、震动等环境下稳定工作，具备抗震、防尘、防水等特性。

2、 高帧率：支持高速运动物体拍摄和高精度检测。

3、高分辨率：工业相机通常具备较高的分辨率，能够捕捉到细节丰富的图像，适合用于高精度测量和缺陷检测。

4、多种接口&协议：支持多种接口和通信协议，如GigE、USB3.0、Camera Link等，适应不同传输需求。

5、可编程控制：支持外部触发、多相机同步，便于集成到自动化系统中。

三、工业相机的分类

工业相机的种类繁多，可以根据不同的维度进行分类：

1、按成像方式与信息获取维度分类

按成像方式与信息获取维度可以分为2D相机和3D相机：

2D相机‌：通过传统光学成像获取二维平面图像，仅记录物体的长和宽信息，无法获取深度信息。适用于表面检测、尺寸测量、字符识别等无需深度信息的场景。

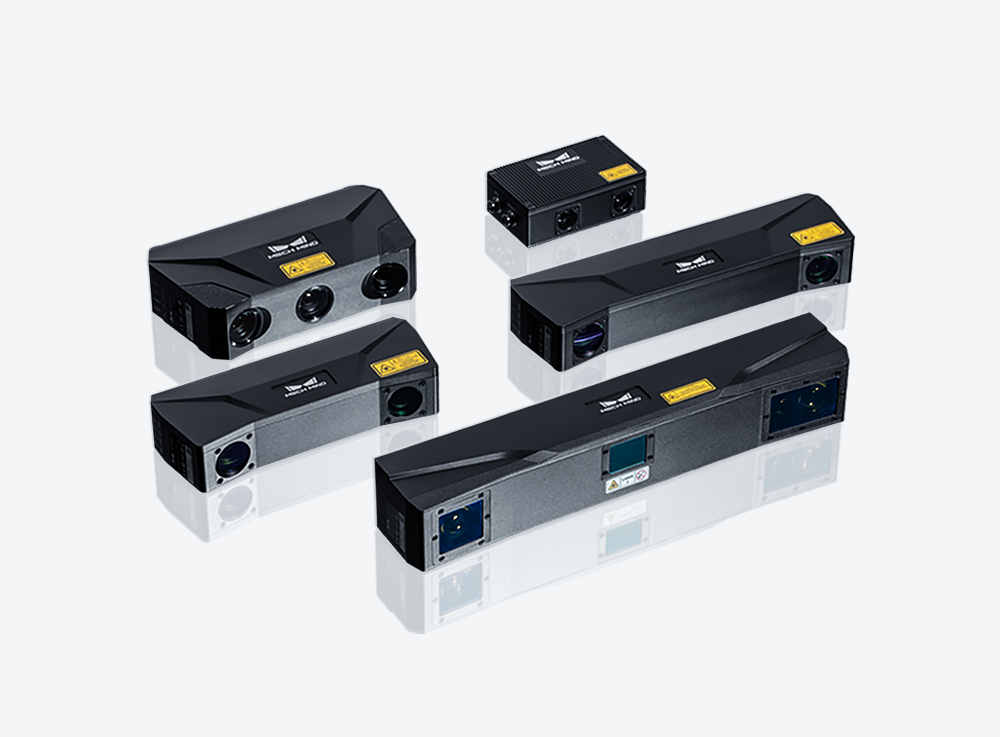

3D相机‌：区别2D相机，一个是平面成像，一个是立体成像。通过结构光、TOF（时间飞行法）、双目视觉等技术获取物体的长、宽、深度信息，生成三维图像。常见类型包括结构光相机、TOF相机、双目相机等，适用于需要三维建模、体积测量、机器人抓取等场景。

2、按芯片类型分类

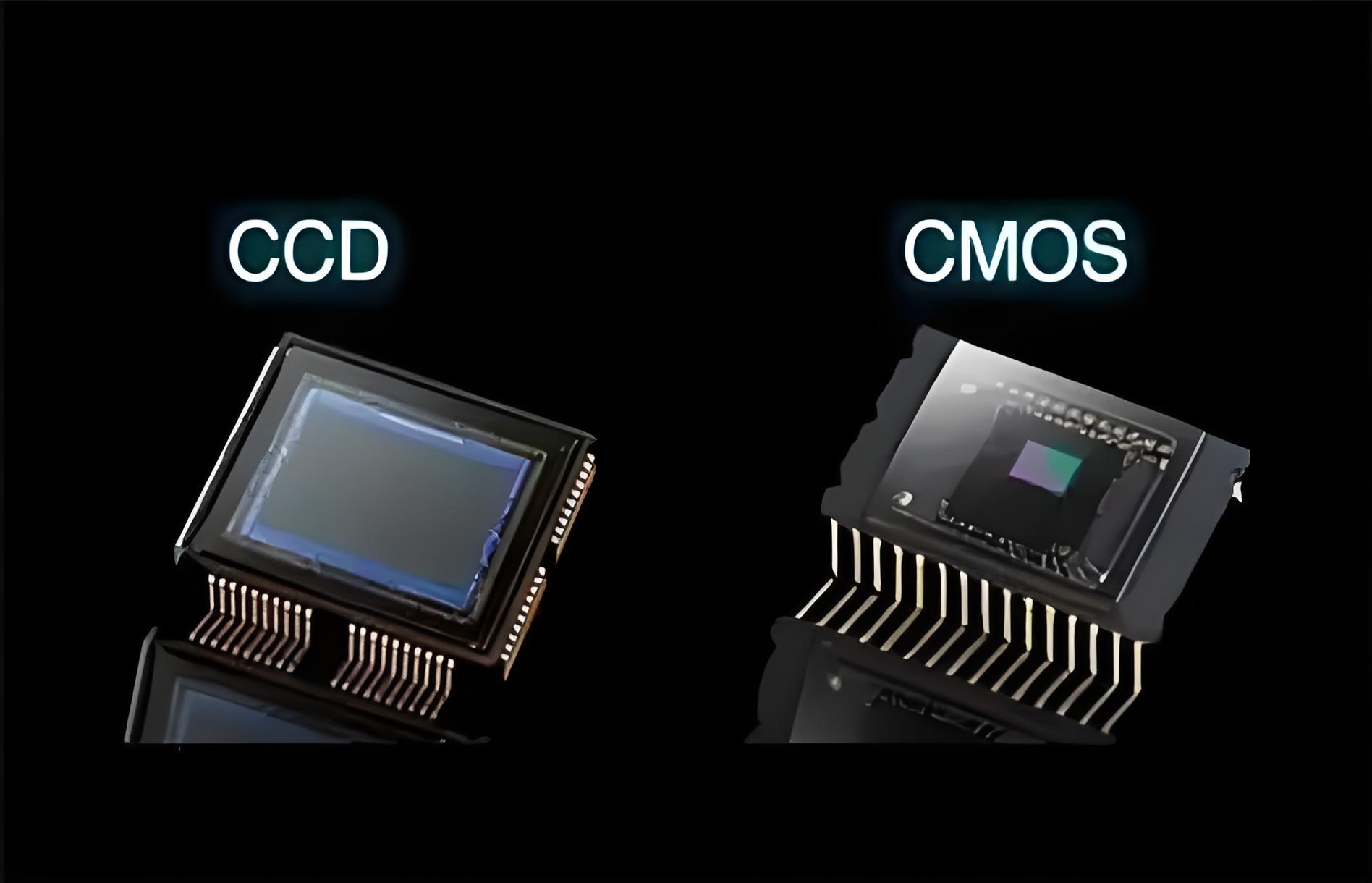

    工业相机的核心在于传感器，目前主流的有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两大技术：

CCD相机：成像质量高、噪声低，适用于高精度检测（如半导体、显微镜），但成本较高，能耗较大，响应速度较慢。

CMOS相机：体积小、功耗低、帧率高、成本低，适合高速检测（如流水线分拣），近年来技术升级，画质已媲美CCD。

3、按照传感器结构分类

按照传感器的结构特性可以分为线阵相机、面阵相机

面阵相机：面阵相机是一种可以一次性的获取图像并能及时进行图像采集的相机。应用范围比较广，例如面积、形状、尺寸、位置，甚至温度等测量，这种相机可以快速准确的获取二维图像信息，而且具有非常直观的测量图像。适用于静态拍摄。

线阵相机：线阵相机是采用线阵图像传感器的相机。呈现出线状，虽然也是二维图像，但是很长，适用于动态拍摄。

4、按输出信号分类

按照工业相机的输出信号分类可分为模拟相机和数字相机，现在模拟已成过去，数字相机成主流 。

模拟相机（PAL/NTSC）：传输信号为模拟信号，成本低，但抗干扰差，分辨率低，逐渐被淘汰。

数字相机：传输信号为数字信号，抗干扰强，支持高分辨率、高速传输。常用的数据接口类型有

  - GigE（千兆网）：传输距离远（100米），布线简单，能够支持长距离传输和多相机连接，适合大规模工业部署。

  - USB3.0/USB3.1：即插即用，适合便携设备，但传输距离短（5米内）。

  - Camera Link/CoaXPress：超高带宽，支持高速高分辨率成像（如12K线阵相机）。

5、 按图像色彩分类

黑白（单色）相机：分辨率高、灵敏度好，适合测量和纹理分析等。

彩色相机：可识别颜色，但分辨率略低，适用于食品分选、表面缺陷检测。

6、 按分辨率与帧率分类

工业相机的分辨率和帧率直接影响检测精度和效率：

标准分辨率： VGA~5MP | 30~60fps， 适用于一般尺寸测量、条码识别。

高分辨率： 12MP~100MP+ | 1~30fps |用于精密检测（如PCB缺陷、印刷品质控）。

高速相机： 1MP~4MP | 1000fps+ ，捕捉瞬间动态（如振动分析、爆破实验）。

7、按特殊功能分类

红外/紫外相机：非可见光成像 ，用于夜视监控、材料分析等。

多光谱相机：多波段成像，可用于农业分选、矿物勘探。

四、如何选择合适的工业相机？

1、明确需求：检测对象是什么？（尺寸、颜色、速度）

2、环境因素：是否需要防尘、防水、抗震动？

3、预算：CCD成本高，CMOS性价比更高。

4、系统兼容性：接口（GigE/USB3.0/Camera Link）是否匹配现有设备？

5、是否有特殊要求：需要测量物体三维尺寸？选3D相机！检测透明/反光材料？红外或偏振相机更靠谱！

工业相机的选择并非“越贵越好”，而是要根据检测对象、速度要求、环境条件等综合考量。无论是CCD还是CMOS，GigE还是Camera Link，只有精准匹配需求，才能让“工业之眼”发挥最大价值！

随着人工智能和深度学习技术的不断突破，工业相机将进一步向智能化方向发展。未来的工业相机不仅能够进行图像采集，还能自主进行图像分析和决策，大幅提升工业自动化水平。此外，随着5G、物联网等技术的应用，工业相机的数据传输和处理速度也将实现质的飞跃，为工业领域带来更多可能。
