线扫相机与面阵相机的区别及应用场景

工业相机作为机器视觉系统的重要传感器，扮演着至关重要的角色。线扫相机和面阵相机是工业视觉和机器视觉领域最常见的两种图像传感器类型，虽然两者都可以用于图像采集，但它们在结构、性能、应用场景等方面存在显著差异。在用途不同的情况下选择合适的传感器的结构工业相机，至关重要。本文将深入探讨这两种相机的区别及其各自的应用场景，帮助读者更好地理解这两种相机的特点与选择。

 一、线扫相机

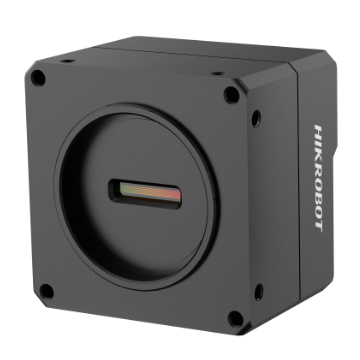

线扫相机，顾名思义，是通过一条线的方式来捕捉图像信息。这种相机的传感器排列成一维线阵，每次只扫描图像的一条线。线扫相机的工作原理类似于扫描仪，每次仅捕捉图像的一行，然后通过物体的移动或者相机的移动来构建完整的图像。因此，线扫相机适合用于高速运动物体的成像。

线扫相机的主要优势包括：

高速度：由于每次只拍摄一条线，因此能够在高速运动的情况下，依然保持良好的图像质量。

高分辨率：通过较高的线数和运动方式，可以达到较高的最终图像分辨率。

然而，它也有一些不足之处：

对同步性要求高：物体移动或相机移动需要高度同步，否则会导致图像失真。

不能适用于静态物体：如果被拍摄对象静止不动，则无法获取完整图像。

 二、面阵相机

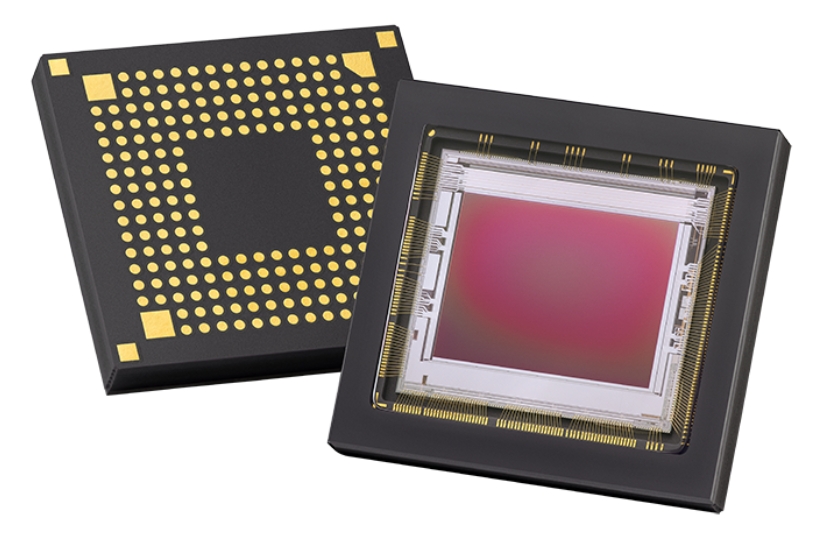

面阵相机是一种2D的图像捕捉方式，其传感器是以二维阵列方式排列的。面阵相机的传感器能够在同一时刻捕捉到整个场景。图像通过镜头投射到传感器上，传感器所有的像素共同工作，从而形成完整的图像数据。适合静态或低速运动的场景。

面阵相机的优点：

实时捕捉：可以瞬间获取整个画面的信息，适合于动态拍摄和实时图像处理。

操作简便：无需考虑运动同步问题，操作相对简单。

然而，面阵相机也有一些局限性：

速度较慢：在高速生产环境下，面阵相机可能无法满足实时采集的需求。

分辨率有限：由于传感器的分辨率限制，面阵相机在某些情况下可能无法提供足够的画质。

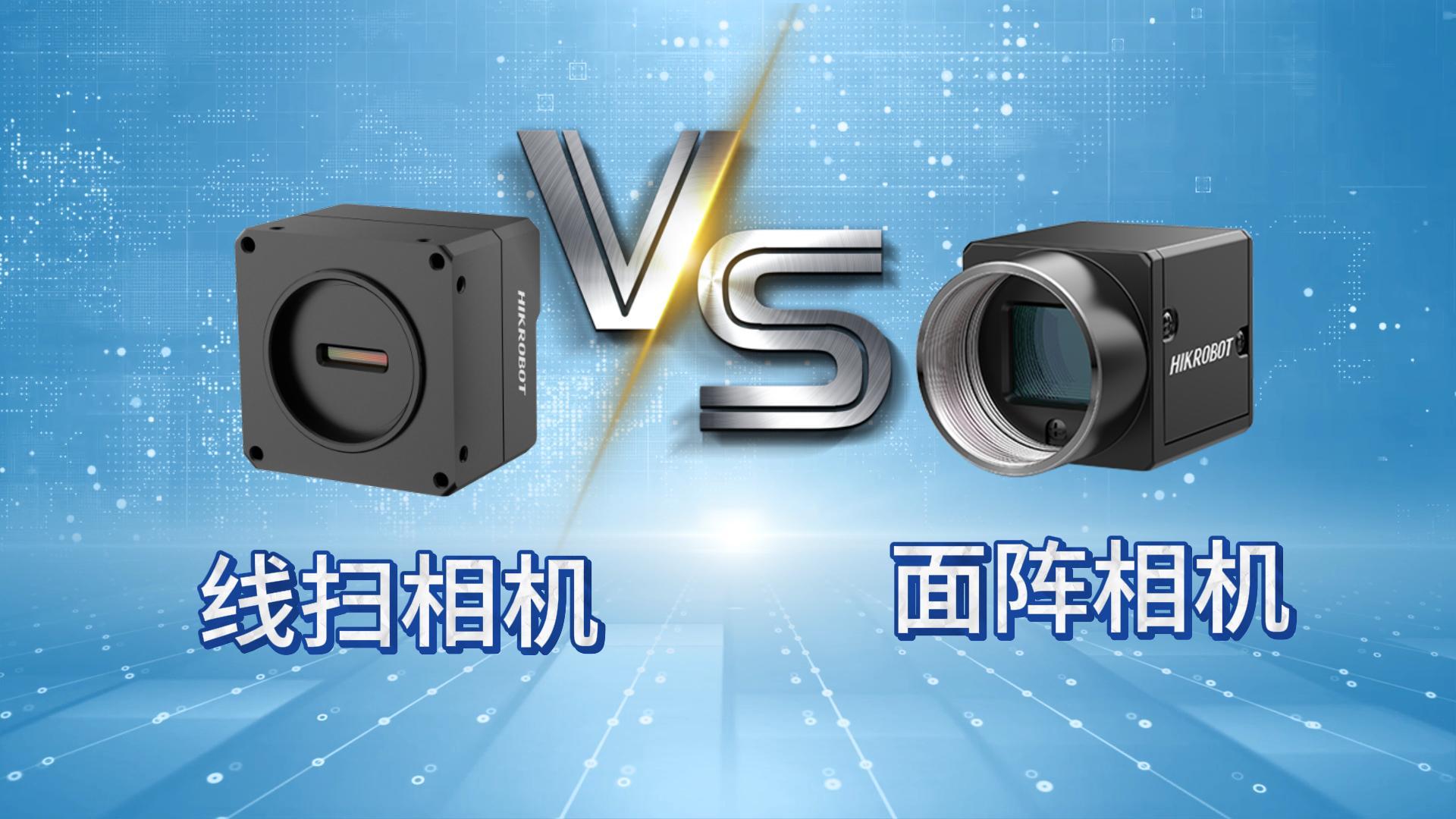

 三、线扫相机与面阵相机的区别

特性	线扫相机	面阵相机
传感器结构‌	一行（或几行）像素	二维矩阵（行 x 列）像素
成像原理	逐行扫描 + 运动拼接	单次曝光捕获完整二维图像
成像速度‌	行频（通常数kHz至MHz），‌线速度极高	帧率（通常数Hz至数千Hz），‌整体帧速率受限
分辨率 （运动方向）	‌理论上无限‌（取决于运动精度和扫描时间）	固定‌（由传感器列数决定）
分辨率 （垂直方向）	‌固定‌（由传感器行数决定，通常很高）	‌固定‌（由传感器行数决定）
视场大小 （运动方向）	‌理论上无限‌（取决于扫描长度）	‌固定‌（由镜头和传感器尺寸决定）
视场大小 （垂直方向）	‌狭窄‌（由传感器高度决定）	较大‌（由镜头和传感器尺寸决定）
动态范围	‌通常更高‌（单行像素曝光控制更灵活）	标准，高端型号也可很高
运动‌要求	必须‌（物体或相机运动）	非必需‌（用于静止或低速物体）
图像失真‌	对运动稳定性要求极高，否则产生拼接撕裂、变形	高速运动时可能出现运动模糊（全局快门可减轻）
典型应用	连续运动物体的高速、高分辨率检测/成像	静止、低速或周期性运动物体的成像/检测

       在工业视觉领域，线扫相机与面阵相机如同“千里眼”与“广角镜”，各具优势，适用于不同场景。线扫相机在长幅检测（如钢板、布料）中分辨率更高，而面阵相机在静态检测（如零件缺陷）中更高效。线扫相机多用于印刷、纺织、光伏等行业的高速流水线；面阵相机则常见于电子组装、医疗影像等需要快速响应的领域。只有掌握两者的特性，才能让工业视觉系统发挥最大效能。
