工业相机的曝光设置：精准捕捉每一帧的关键技术

引言：在工业自动化、机器视觉和质量检测等领域，工业相机的表现对于整个生产线的效率和产品质量至关重要。而曝光控制作为相机成像的核心参数之一，直接决定了图像的质量和可用性。恰当的曝光设置能够确保图像细节丰富、对比度适中，为后续的图像处理和分析提供可靠的基础。

 一、什么是曝光

曝光是指光线进入相机感光元件的时间和光量。曝光量的大小直接影响图像的亮度和细节表现。工业相机的曝光时间通常由快门速度、光圈和增益控制。

1、快门速度

快门速度是指快门开启的时间长度，通常以秒或分秒表示。例如，快门速度为1/1000秒意味着快门在1/1000秒内开放。快门速度对图像影响显著，较快的快门速度可以冻结高速运动的物体，而较慢的快门速度则可以捕捉更多的光线，但可能导致运动模糊。

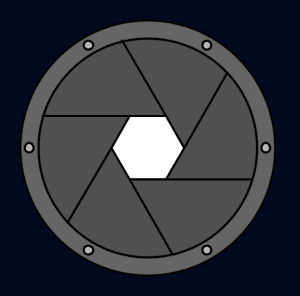

2、光圈(Aperture)

光圈（Aperture）是相机镜头中控制进光量的可调节开口，通常由多个叶片组成，通过改变孔径大小来调整进入传感器的光线量。注意：部分工业相机为固定光圈。

3、增益（ISO值）

增益或ISO值是相机感光度的标准，较高的ISO可以在低光环境中获得更亮的图像，但可能带来噪点。在工业应用中，选择合适的增益值非常重要，以保持图像质量的同时获取足够的曝光。

 二、设置曝光的关键步骤

曝光设置并非一成不变，而是要根据实际拍摄环境的光线条件进行灵活调整。以下是一些设置曝光的关键步骤。

 2.1 确定光照条件

在开始调整相机的曝光之前，了解您面临的具体光照条件至关重要。是否在强光环境下拍摄？或者在昏暗场景中？如果可能，对拍摄环境进行全面测光，以便更好地判断应采用的基本曝光设置。

 2.2 选择合适的快门速度和增益

一旦您了解了光照条件，就可以选择合适的快门速度和增益。一般来说，在光线充足的场合，选择较高的快门速度，降低增益，可以提高图像清晰度；相反，在光线不足时，可以使用较低的快门速度和较高的增益。

 2.3 调整曝光补偿

在一些变动的光源环境中，自然会出现光线的不均匀性。此时，您可以通过外部曝光补偿（Exposure Compensation）进行微调，以避免过曝或欠曝。大多数工业相机都具备曝光补偿功能，可以相应地增加或减少曝光量。

许多工业相机配备自适应的自动曝光功能，可以根据场景的变化自动调节曝光值。尽管这一功能在大多数情况下能取得满意效果，但在特定场合还是建议手动调整，尤其在管理特定的光照条件时。

 三、特殊场合的曝光调整技巧

在某些特殊场合，比如高速运动检测、微弱光照拍摄等，曝光的调整显得尤为重要。

 1、快速移动物体的拍摄

在拍摄快速移动物体时，理想的快门速度可能会相当高，以避免运动模糊。不仅如此，可以利用光圈调节技术，设定较小的光圈以获得较深的景深，确保清晰记录运动轨迹。

2、低光环境下的拍摄

在低光环境下，建议尽量提高ISO，并适当减慢快门速度。通过长时间曝光，可以收集更多的光线。考虑到可能存在的噪点影像，拍摄后需用后期设备进行降噪处理，以提高图像质量。

3、HDR（高动态范围）成像技术

在光照对比极大的场景中，可以采用HDR成像技术。通过多次拍摄不同曝光值的图像进行合成，获得更完整的细节。此技术在医疗影像、工件检测等特定应用中尤为有用。

四、常见工业应用中的曝光设置示例

4.1 生产线产品检测

典型设置：曝光时间1-5ms，增益0-10dB

注意事项：考虑生产线速度，防止运动模糊

4.2 表面缺陷检测

典型设置：曝光时间5-20ms，增益<6dB

技巧：使用同轴光源时可减少曝光时间

4.3 高速运动分析

典型设置：曝光时间<100μs，增益可能较高

解决方案：配合高亮度脉冲光源使用

 五、总结

      工业相机的曝光设置是机器视觉系统成功的关键因素之一。理解曝光原理、掌握参数调整技巧，能够显著提高图像质量和检测精度。在实际应用中，需要结合具体场景需求，通过反复测试找到最佳曝光参数组合。随着技术的进步，工业相机的曝光控制将变得更加智能和高效，为工业自动化提供更强大的视觉支持。
