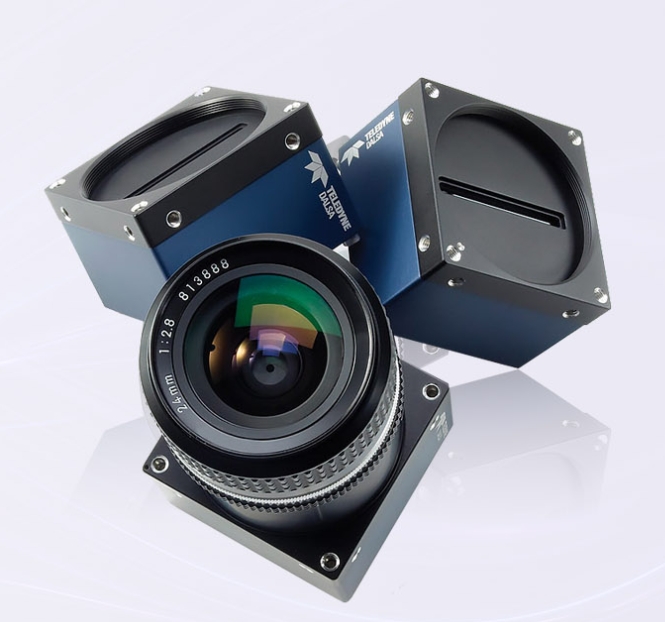

精准捕捉每一瞬！工业相机触发拍照设置详解

在工业自动化领域，每一秒都关乎效率和精度。无论是高速运转的生产线，还是精密无比的质检环节，工业相机如何准确捕捉瞬间画面，成为提升整体效能的关键。而触发拍照（Trigger Imaging）正是实现这一目标的“秘密武器”。今天，我们就来深入解析工业相机触发拍照的设置方法，帮助您解锁高效、稳定的视觉检测方案。

 一、为什么需要触发拍照？

在工业场景中，相机往往需要与被检测物体、运动设备或外部信号同步工作。连续拍照可能导致图像模糊、数据冗余或错过关键瞬间。触发拍照通过外部信号控制相机捕获时机，确保：

精准同步：与生产线速度、机械臂动作或传感器信号完美配合。

减少冗余：只在需要时拍照，节省存储和处理资源。

提升图像质量：避免运动模糊，捕捉清晰瞬间。

 二、触发拍照的常见方式

工业相机一般有两种主要的触发方式：软件触发和硬件触发。

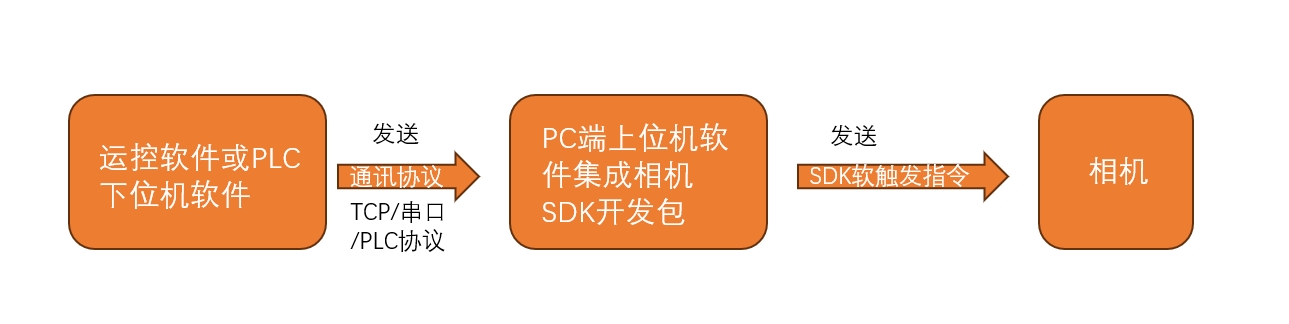

1. 软件触发

   通过计算机软件或上位机软件（如Halcon、LabVIEW或定制程序）发送指令控制相机拍照。适合调试或低速场景，在高速运动物体的检测中，可能会出现拍摄时机错失的情况。

2. 硬件触发

   通过外部物理信号（如光电传感器、编码器或PLC输出的电脉冲）对相机进行物理触发拍照。这是工业应用的主流方式，响应快、可靠性高。

 三、硬件触发设置步骤（以常见千兆网相机为例）

以下是设置硬件触发功能的一般步骤。请注意，不同品牌和型号的工业相机会有所不同，以具体设备的说明书为准。

1. 连接触发信号源

将传感器的输出信号线（通常为PNP/NPN型）连接到相机的GPIO接口（如Trigger In）。注意电压匹配（常用5V、12V或24V），必要时加装隔离器防止干扰。

2. 配置相机参数

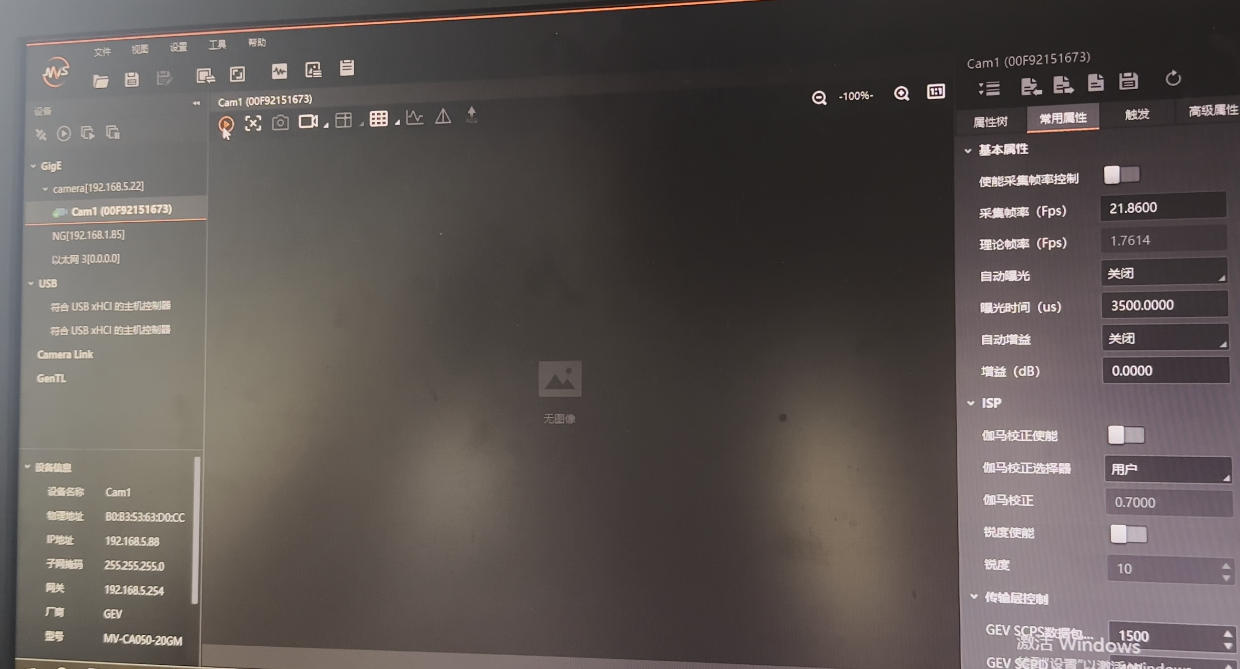

通过相机厂商提供的配置工具（如海康威视的MVS），或SDK集成开发：

1）触发模式选择：将采集模式从“连续”改为“触发”（如TriggerMode=On）。

2）触发源设置：选择信号输入端口（如Line0、Line1）。

3）触发参数调整：

•  触发延时（TriggerDelay）：信号到来后延迟多久拍照，用于补偿机械或光学延迟。
•  曝光时间（ExposureTime）：根据物体运动速度和光照条件设定。
• 去抖设置（Debounce）：消除信号抖动导致的误触发。

3. 测试与优化

连接完毕后，模拟触发信号，检查图像是否正常捕获。调整光源、曝光时间及触发时机，确保图像清晰无拖影。

四、常见问题与解决方案

1. 相机不响应触发信号：

• 检查接线是否正确，并确认电源和信号都正常供给。
• 查看相机的配置界面，确保触发模式设置没有问题。

2. 拍摄图像模糊：

• 检查相机的快门速度与光圈设置。
• 确保镜头没有污垢或者划痕，可能影响成像质量。
• 触发时机不准：调整延时或同步信号相位。

3. 触发延时/误触发：

• 确认信号源响应迅速且准确，必要时可考虑更换触发设备。
• 在软件设置中优化命令的执行效率。
• 启用去抖功能，过滤噪声干扰。
• 检查传感器信号是否稳定。

在设置工业相机触发拍照功能的过程中，有一些注意事项需要避免：

1. 触发信号不稳定：确保采用稳定的触发信号源，避免由于抖动或干扰导致机拍摄图像失败。

2. 配置参数不当：配置过程中的任何参数错误，都会影响拍摄效果。建议在设置之前做好参数记录，并在测试后进行调整。

3. 外界干扰：在工业环境中，各种设备运作产生的电磁干扰可能会影响相机的工作。可以采用屏蔽等措施来减小干扰。

4. 定期维护：相机的维护也是非常重要的，定期清理镜头、检查信号线、固件升级，确保设备始终处于最佳状态。

工业相机的触发拍照不仅是技术操作，更是自动化系统的“节奏控制器”。正确配置触发模式，能让视觉检测如虎添翼，提升产能的同时保障质量稳定性。如果您正面临工业视觉难题，不妨从触发设置入手，让每一帧都价值最大化！
