工业相机丢帧现象及解决办法

工业相机丢帧（Dropped Frames）是应用中非常常见且令人头疼的问题，尤其是在高速、高分辨率或长时间连续采集的场景下。丢帧意味着相机尝试发送的图像数据未能成功到达主机端并被应用程序处理，导致数据流中断或不完整。这会影响检测的准确性、系统的稳定性和整体效率。

工业相机丢帧（Dropped Frames）的本质是‌数据传输过程中的某个环节无法及时处理图像帧‌，导致帧被丢弃。其根源可归结为三大类原因：‌传输带宽瓶颈、主机处理能力不足、相机/配置/环境问题‌。以下是具体分析：

1. 检查并优化数据传输带宽

图像数据量超过接口或网络的承载能力。这是‌最常见‌的丢帧原因。图像数据量过大导致传输接口（如GigE, USB3, Camera Link HS, CoaXPress）或网络设备（交换机和网卡）不堪重负。

A、核对计算所需带宽是否正确。
带宽 (MB/s) = 分辨率宽 × 分辨率高 × 像素深度 (Bytes) × 帧率
若相机输出为 1920×1080@30fps@Mono8，则带宽 = 1920×1080×1×30 ≈ ‌62.2 MB/s‌（需低于接口标称值）。

B、降低图像传输负荷：‌

1）降低分辨率:‌ 如果应用允许，减小图像的有效区域（ROI）或使用Binning/Skipping模式。

2）降低帧率:‌ 在满足检测速度的前提下，适当降低帧率。

3）使用更高的压缩比:‌ 如果相机支持压缩可以开启压缩（但会增加CPU负载和引入压缩伪影）。对于无损检测或需要原始数据的场合慎用。

4）使用像素格式:‌ 选择数据量更小的像素格式（如Mono8代替RGB8，YUV代替RGB）。

C、优化传输接口设置：‌

1）巨型帧:‌ 对于GigE Vision相机，确保在相机驱动、网卡驱动和交换机上都启用了巨型帧（Jumbo Frames，通常设置为最大9000或9014字节）。这能显著减少协议开销，提高有效带宽利用率。

2）流量控制:‌ 确保所有涉及的网络设备（相机、网卡、交换机）都支持并启用了流量控制（Flow Control）。这允许接收方（如PC）在缓冲区快满时通知发送方（相机）暂停发送，防止因主机处理不过来导致的丢帧。

3）中断调节/中断合并:‌ 适当调整网卡的中断调节设置。过高的中断频率会耗尽CPU资源。启用中断合并可以让多个数据包触发一次中断，减轻CPU负担（但可能略微增加延迟）。

升级硬件：‌

1） 采用专用网卡:‌ 为工业相机使用专用的、高性能的PCIe网卡（如Intel I350-T4, I210/I211等），避免主板板载网卡性能不足或共享总线拥堵。

2） 选用高性能交换机:‌ 对于多相机系统，使用支持巨型帧、流量控制的管理型工业交换机。避免使用消费级或低端交换机。确保交换机的背板带宽和端口速率满足所有连接相机的总吞吐需求。

3） 检查线缆:‌ 使用符合标准的、屏蔽良好的、长度在推荐范围内的线缆（Cat6a/Cat7网线，USB3 Gen1/Gen2认证线缆，高质量Camera Link/CoaXPress线缆）。损坏的或劣质线缆会增加误码率，导致重传和丢帧。定期检查线缆连接器和端口是否有松动或物理损伤。对于有电磁干扰（EMI）的场合‌，选用屏蔽线缆，避免靠近强电设备导致信号失真

4） 避免带宽共享:‌ 不要将工业相机网络与办公网络或其他高带宽占用设备共享同一个物理网络或交换机。

2. 优化主机系统性能

主机（通常是PC）处理能力不足或配置不当是另一个主要原因。图像数据到达主机后，需要CPU、内存、总线等进行处理、传输（到GPU或内存）和存储。

CPU性能与负载:‌

1）确保CPU足够强大，特别是核心数量（多核有助于并行处理）和单核性能。

2）监控CPU利用率（所有核心）。在采集期间，CPU总利用率应远低于100%，单个核心的峰值也不应长时间达到100%。

3）关闭不必要的后台程序和服务，释放CPU资源。

内存容量与带宽:‌

1）拥有充足的内存（RAM）。图像缓冲区和应用程序本身都需要大量内存。对于高帧率高分辨率相机，16GB通常是起步要求，32GB或更多更佳。

2）使用高性能内存（如DDR4/DDR5）并确保其在双通道或四通道模式下运行，以获得最大带宽。

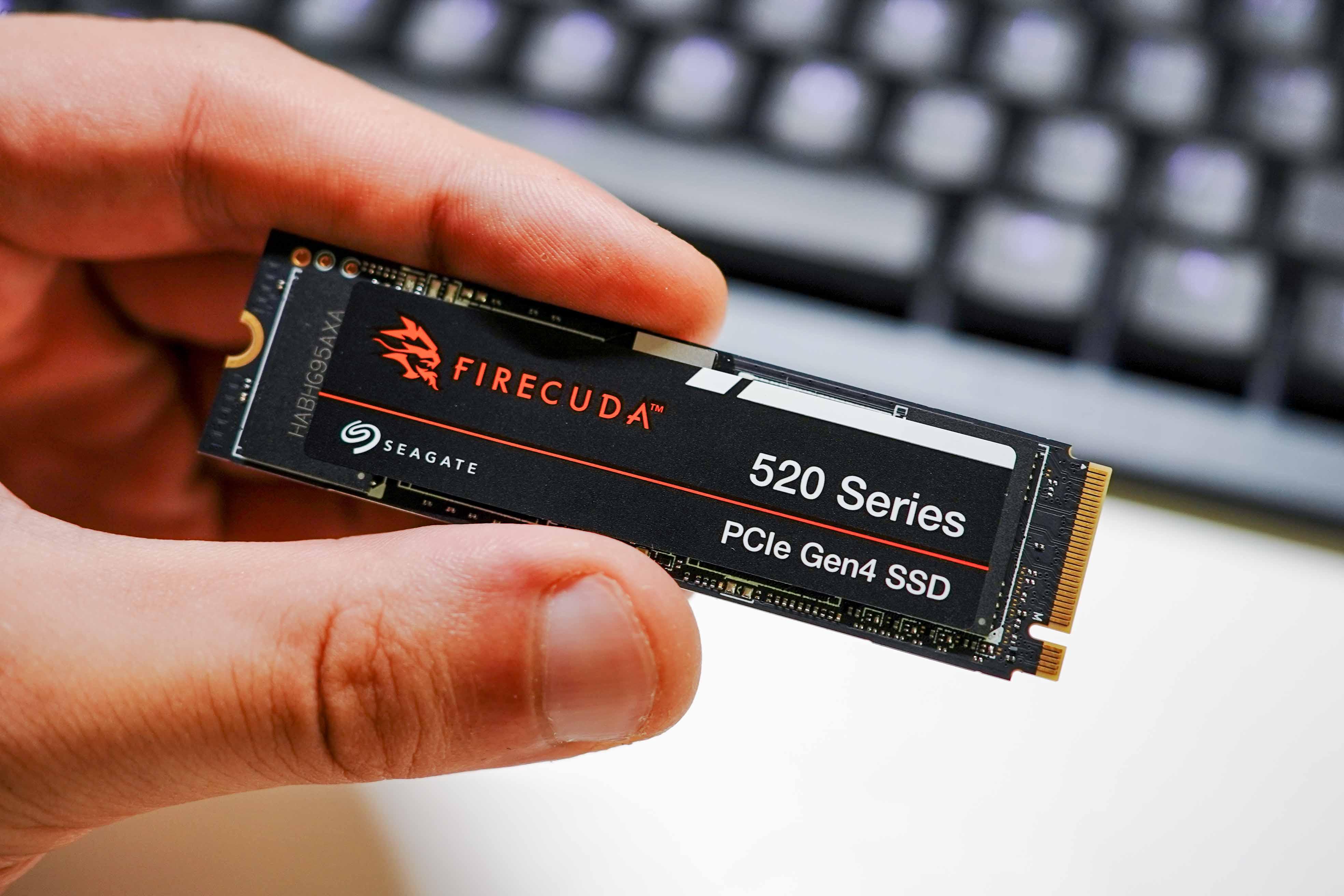

3）磁盘性能:‌ 如果涉及实时存储图像到硬盘，使用高性能SSD（NVMe SSD最佳），避免使用机械硬盘。确保SSD有足够的空余空间和良好状态。

4）GPU加速:‌ 如果图像处理算法可以在GPU上运行，使用性能强劲的独立显卡（GPU）。确保图像数据能高效地从主机内存传输到GPU显存（如通过DMA）。

PCIe总线:‌

1）确保采集卡（GigE, Camera Link, CoaXPress卡）、GPU等都插在主板支持的最高速PCIe插槽上（如x16插槽，即使设备只需要x4或x8带宽）。

2）避免将多个高带宽设备（如多个采集卡、高性能GPU）共享同一条PCIe通道。尽可能使用CPU直连的插槽。

3. 优化相机采集设置与驱动配置

相机固件和驱动软件的配置对数据传输稳定性至关重要。

1）增加驱动缓冲区大小:‌ 相机驱动通常维护一个用于存储接收到的图像数据的软件缓冲区队列。‌这是解决主机暂时处理延迟导致丢帧的关键方法‌。在相机的驱动配置工具中，找到"Device Buffer"或"Driver Buffer"、"Frame Buffer Count"等设置，并‌大幅增加其数量‌。这给了主机更多的时间来处理突发的负载峰值或短暂的延迟。但注意，增加缓冲也会增加内存占用和传输延迟。

2）使用硬件触发/同步:‌ 如果应用允许，不要让相机自由运行（Continuous Grab）。改用硬件触发（如外部传感器信号、编码器信号）来控制相机在需要的时候精确采集图像。这避免了不必要的数据传输，减少了带宽压力和处理负担。同时，确保触发信号稳定、无抖动。

3）优化曝光时间和帧率:‌ 确保设置的帧率是相机在当前分辨率、像素格式下实际可达到的。过高的帧率设置会导致相机尝试发送超出接口能力的帧，必然导致丢帧。

以上是一些常见的工业相机丢帧的解决办法，欢迎补充讨论
