全局快门与卷帘快门在工业机器视觉中的应用

在工业机器视觉领域，图像采集的质量直接影响后续处理的效果和自动化程度。全局快门和卷帘快门作为两种主要的图像传感技术被广泛应用于机器视觉领域。全局快门和卷帘快门的选择直接影响成像质量、系统精度和应用场景的适应性。

 一、全局快门与卷帘快门的工作原理

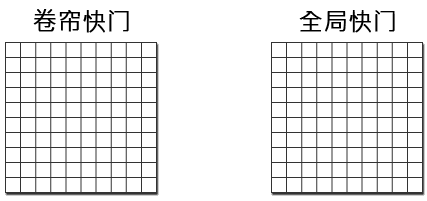

全局快门（Global Shutter）和卷帘快门（Rolling Shutter）是两种不同的图像捕捉技术。全局快门是指所有像素同时曝光，在同一时间点捕获完整图像。而卷帘快门则是逐行曝光（从上到下或从左到右扫描），逐行读取图像数据。不同行的像素曝光时间存在微小延迟。

1. 全局快门的工作原理

当全局快门启用时，整个图像传感器在某一时刻完成曝光，所有像素的信号被同时记录。这种方式尤其适合用于快速移动物体的捕捉，因为它能够防止运动导致的模糊或失真现象。例如，在高速检测或机器视觉应用中，全局快门能够精准记录运动物体的状态，保证图像清晰可辨。

2. 卷帘快门的工作原理

卷帘快门是逐行曝光的过程，传感器的每一行在不同的时间点曝光并读取。虽然这种方式在许多应用中效果良好，但它在处理高速移动物体时却可能出现严重的运动伪影，导致图像的扭曲或变形。在一些静态场景下，卷帘快门可以提供更高的动态范围和更优的低光表现，但在动态场景中则可能表现欠佳。

二、全局快门或卷帘快门如何选择？

在选择全局快门或卷帘快门时，您应该综合考虑以下几个因素：

1、  物体速度：若物体移动速度＞1/1000秒曝光时间，优先选全局快门。

2、  光照条件：低光环境下，卷帘快门可通过长曝光补偿，但需避免运动。

3、  系统同步需求：多相机或与外部设备（如PLC）同步时，全局快门更可靠。

4、  预算：卷帘快门相机成本可降低30%~50%，适合大规模部署。

实际项目中需结合运动速度、精度预算和光照条件综合权衡，必要时通过仿真或原型测试验证。

 三、全局快门与卷帘快门的应用场景及对比

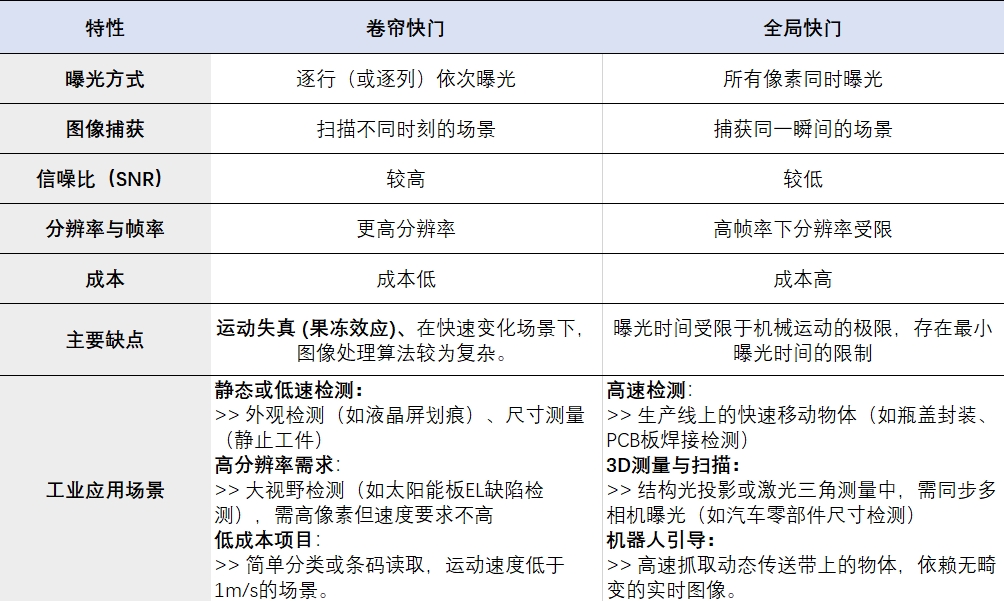

不同的应用场景对全局快门和卷帘快门的需求各不相同，因此在工业机器视觉中，选择合适的快门类型非常重要。其对比及应用场景如下：

总结

总的来说，全局快门和卷帘快门各有千秋。卷帘快门和全局快门的根本区别在于‌像素是否在同一时间点曝光捕获光线‌。卷帘快门成本低、分辨率高但会有果冻效应；全局快门能完全消除运动失真但成本高昂、像素密度较低。选择哪种取决于你的具体应用场景、对图像失真度的要求以及预算。随着技术进步，全局快门的成本在逐渐下降，应用范围也在扩大，但目前卷帘快门仍然是消费级市场的主流。
