3D相机如何精准捕获黑色反光工件的？

在工业制造领域，黑色反光工件的检测与测量一直是行业痛点。这类工件表面兼具高反光特性与低漫反射率，传统 2D 视觉设备要么因强光反射导致画面过曝，丢失关键细节；要么因光线吸收过多，成像模糊不清，难以精准获取尺寸、轮廓等核心数据。然而，随着3D视觉技术的革新，彻底打破了这一技术瓶颈，凭借独特的技术原理与优化设计，实现了对黑色反光工件的高精度捕获，为工业质检、自动化装配等场景提供了可靠的视觉解决方案。

为什么黑色反光工件很难被检测？

1.  吸光性极强：黑色表面会吸收大部分可见光，导致返回相机的光线信号极其微弱，信噪比低，难以形成有效的图像特征。

2.  镜面反射干扰：光滑的黑色表面会产生强烈的镜面反射。当结构光或激光投射其上时，光线不会发生理想的漫反射，而是像镜子一样被反射到不可预测的方向，导致相机无法接收到完整的图案，从而产生数据空洞、噪点或畸变。

3D 相机通过主动光学技术，从 “平面成像” 转向 “立体建模”，从根源上解决了黑色反光带来的干扰。

目前主流的 3D 相机技术主要有两种：

1、结构光 3D 相机：通过投射预设图案的光栅（如条纹、散斑）到工件表面，即使工件表面反光，相机也能通过捕捉光栅图案的变形量，计算出工件的三维坐标。同时，部分高端设备还会搭载动态曝光调节功能，根据工件不同区域的反光强度，自动调整曝光参数，避免局部过曝或欠曝。

2. 激光三角测量 3D 相机：利用激光束照射工件表面，相机通过接收反射的激光信号，结合三角测量原理计算工件的三维尺寸。针对黑色反光工件，这类相机通常会采用高功率、窄波段的激光光源，确保激光信号能穿透表面反光层，精准到达工件实际表面，同时搭配抗干扰滤镜，过滤环境光与杂散光，进一步提升数据准确性。

3D 相机技术应对黑色反光工件的优势：

1. 主动红外光与偏振滤波技术：

许多高端3D相机（如基于激光轮廓测量或飞行时间原理的相机）会采用人眼不可见的近红外光作为光源。红外光对某些材质的穿透性和吸收特性与可见光不同，为识别提供了新的维度。

更重要的是，它们会结合偏振滤波技术。其原理类似于我们佩戴的偏光太阳镜。相机在光源前加装一个偏振片，使发出的光变为偏振光。同时，在镜头前加装另一个偏振滤镜（分析器），其偏振方向与光源的偏振方向垂直。

2. 多模式动态曝光与HDR成像

3D相机解决方案采用了类似摄影中高动态范围成像的技术。它会以极快的速度，针对同一扫描区域进行多次不同曝光时间的扫描。短曝光用于捕捉高亮区域而不过曝，长曝光用于捕捉黑暗区域的细节。最后，通过算法将多组点云数据融合，生成一幅细节完整、明暗均衡的终极3D图像，确保黑色凹陷处和反光棱角处的数据都清晰可辨。

3. 结构光优化与算法补全

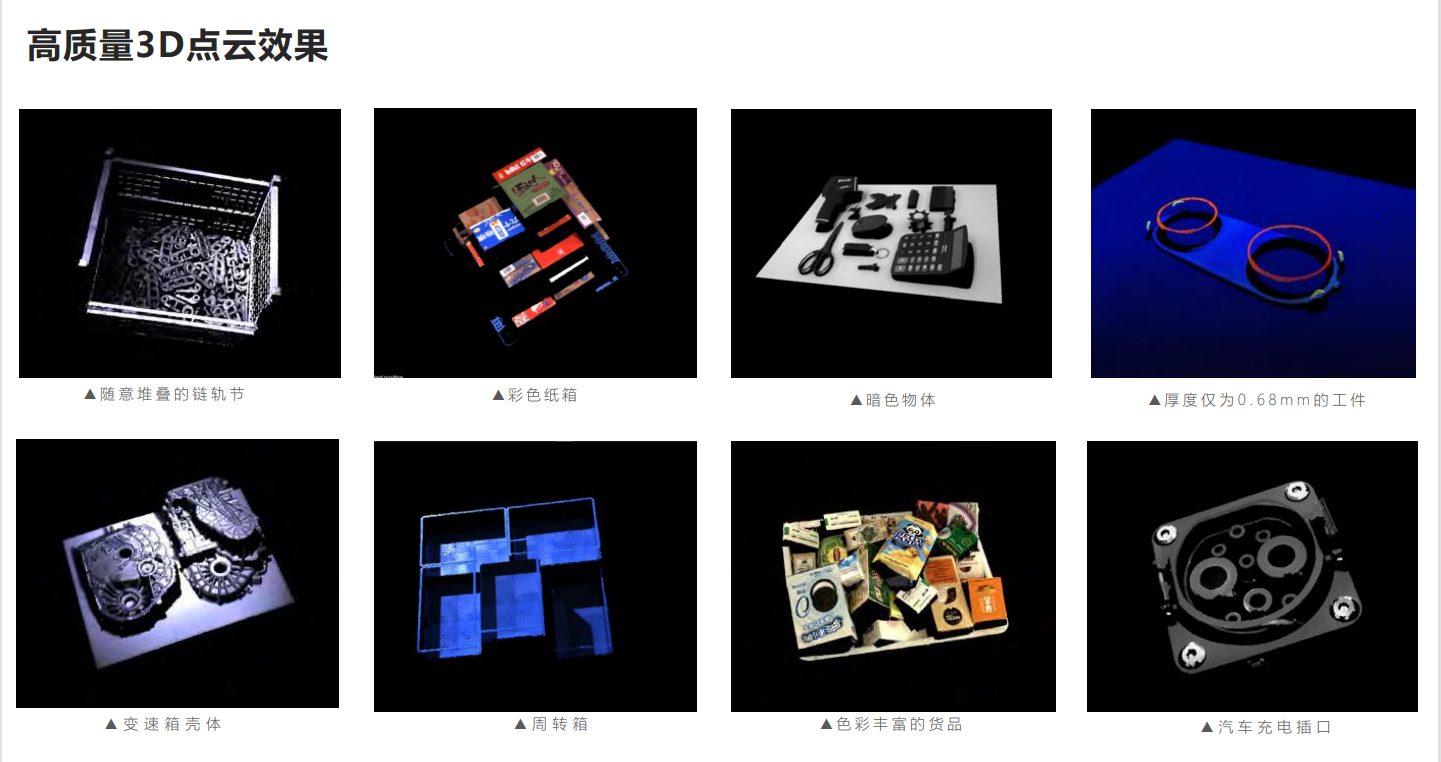

基于结构光的3D相机也会进行特殊优化。它们会采用经过特殊编码的蓝光（波长更短，抗干扰能力更强）或特定频率的格雷码，即使在高反光区域造成部分图案缺失，强大的核心算法也能根据周围有效的图案信息，通过插值和三维重建算法，智能地“猜”出并补全缺失部分的3D形状，如同完成一幅被水浸湿的拼图，最终输出一个完整、平滑且精确的三维点云模型。

当3D相机成功解决了黑色反光工件的识别问题后，机器人可以精准地抓取摆放无序的黑色金属零件、手机外壳实现自动化上下料。对汽车发动机缸体、变速箱等复杂黑色铸件进行全尺寸自动化检测，替代易出错的人工卡尺测量。以及引导精密装配等。

黑色反光工件，这个曾经横亘在智能制造之路上的“视觉幽灵”，如今在先进3D相机的“智慧之光”下已无处遁形。这不仅是光源的胜利，更是光学、算法与工程学完美结合的典范。它标志着工业视觉从“看得见”到“看得清”、“看得准”的深刻演进，为通往未来无人化、柔性化的“黑灯工厂”铺平了道路。
