分辨率不是唯一！一篇教你如何为机器视觉系统选择合适的工业相机？

在智能化浪潮席卷制造业的今天，越来越多的工厂里，有了这样一群不知疲倦的“质检员”、“测量师”和“分拣工”。它们能以毫米级的精度检测瑕疵，以闪电般的速度识别字符，甚至能精准引导机器人完成高难度动作。这一切的背后，都离不开它们的“智慧之眼”——工业相机。

然而，市面上的工业相机种类繁多，参数复杂，如何为特定的应用场景挑选最合适的工业相机？下面我们列举一下工业相机选型必须考虑的几个因素。

一、明确核心需求

所有参数选择都应围绕应用场景展开，先明确以下3个核心问题，再进入参数筛选阶段。

1.     检测物体是什么：物体是亮闪闪的金属，还是吸光的暗色织物？看的是平面，还是立体的三维对象？

2.     检测目标：是测量尺寸，检查划痕，读取条码，还是分辨颜色？

3. 目标运动状态：静态检测（低帧率即可）、高速运动（如流水线传送带，需高帧率）。

4. 有什么要求：仅用于观察（低分辨率足够）、需机器视觉算法分析（需高分辨率+低畸变）、是否需要实时传输（影响接口选择）。

 二、关键参数选型指南

根据核心需求，针对性筛选以下4个关键参数，即可缩小80%的选型范围。

 1. 分辨率：决定“看得清”的程度

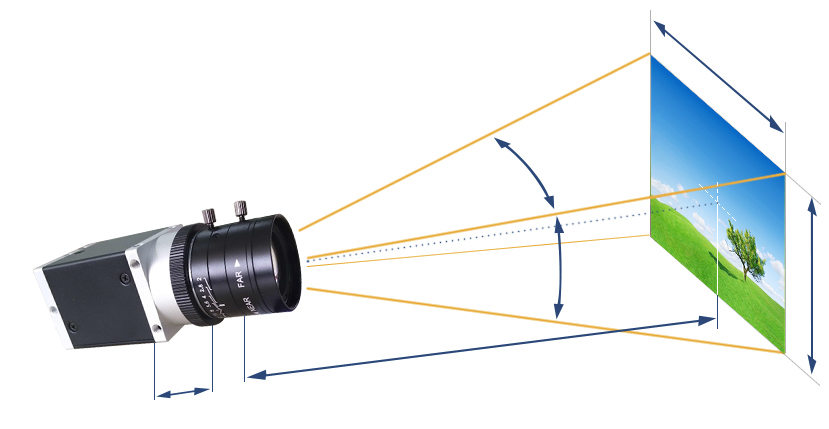

分辨率需结合视场角（FOV） 和最小检测尺寸计算，而非越高越好（高分辨率会增加数据量和成本）。

计算逻辑：分辨率（像素数）= 视场角尺寸 ÷ 最小检测尺寸 × 3（预留冗余系数）。

示例：若视场角100mm，需检测0.1mm划痕，分辨率至少为（100÷0.1）×3=3000像素，选择3000万像素以上相机即可。

 2. 帧率：决定“抓得住”的速度

帧率（fps）需高于目标运动速度，避免成像模糊，需结合运动距离和曝光时间综合判断。

静态场景（如零件外观检测）：10-30fps足够。

高速场景（如瓶盖计数、高速印刷）：帧率 > (生产节拍 / 每次检测所需图像数)

举例： 一条产线每秒流过10个零件，每个零件需要拍2张照片才能完成检测。那么你需要的最低帧率是 10 × 2 = 20 fps。为了留有余量，选择30fps或更高的相机会更稳定。

注意： 高分辨率和高帧率往往不可兼得，需要权衡。

3. “快门”选择——全局快门 vs. 卷帘快门

全局快门：所有像素在同一瞬间完成曝光。拍摄运动物体无拖影，是工业检测的首选。

卷帘快门：像扫描仪，像素逐行曝光。拍高速运动的车轮会变成“歪斜”的，产生“果冻效应”。适合拍静止或慢速物体。

4、特殊要求

光谱选择：根据检测需求选择可见光、红外或紫外相机，覆盖人眼看不到的信息。

可见光相机：最通用，用于彩色/黑白外观检测（如色差、缺陷）。

红外相机：用于温度检测（如电路板发热点）、材质区分（如塑料与金属）。

紫外相机：用于荧光检测（如焊缝裂纹、污渍残留）。

黑白 vs. 彩色：

黑白相机：分辨率更高、更灵敏、速度更快。当你的检测与颜色无关时（如测量尺寸、读取二维码、检测裂纹），它是更高效、更经济的选择。

彩色相机：能提供丰富的颜色信息，但细节分辨率和灵敏度稍逊一筹。主要用于需要颜色判断的场景，如药品分拣、显示屏色彩校正等。

 5. 接口类型：决定“传得快”的效率

接口影响数据传输速度和系统兼容性，需匹配下游设备（如工控机、采集卡）。

 三、避坑指南：3个常见误区

1. 只看参数不测试：同参数相机在不同光源、镜头搭配下效果差异大，务必拿样品实测。

2. 忽视软件兼容性：相机需支持下游算法软件（如Halcon、VisionPro），避免出现驱动不匹配问题。

3. 过度追求高配置：非高速、高精度场景（如普通包装检测），选择入门级相机即可降低成本。

四、工业相机选型清单

请根据您的项目填写以下清单：

1.  应用场景： [例如：PCB焊点检测]

2.  检测精度/视场： 需要检测的最小特征为 ______ mm，视场大小为 ______ mm。

3.  运动速度： 物体是 [静止 / 运动]，运动速度为 ______ m/s。

4.  预算： [低 / 中 / 高]

5.  核心参数推算：

       所需分辨率： 约 ______ 万像素。

       所需帧率： 约 ______ fps。

       快门类型： [全局快门 / 卷帘快门]

       色彩： [黑白 / 彩色]

6.  接口选择： 基于带宽和距离，选择 [USB3 / GigE / Camera Link / 其他]。

7.  环境与尺寸： 工作环境 [良好 / 恶劣]，安装空间 [宽松 / 紧凑]。

8.  软件生态： 计划使用 [Halcon / OpenCV / 其他] 软件开发，需要相机提供良好的 ______ 支持。

最后切记：工业视觉是一个系统，相机需要与镜头、光源、软件协同工作。在选定相机后，镜头的选型同样至关重要，且常常需要实际测试才能确定最佳方案。
