偏振片赋能机器视觉：破解“反光难题”

       在电子元件检测车间里，相机镜头对准手机玻璃盖板时，屏幕上总会出现一片刺眼的光斑 —— 原本该清晰呈现的划痕、气泡，瞬间被反光 “淹没”；在食品包装生产线，透明塑料膜上的印刷瑕疵，也因光线折射变得若隐若现。

       强烈的反光、刺眼的眩光、物体表面的复杂纹理，这些干扰如同迷雾，让传统的视觉系统“看”不真切。如何才能拨开这层迷雾，捕捉到最清晰、最本质的图像信息？答案就在于一项看似简单却无比强大的技术——偏振片。它不仅是您太阳镜的秘密武器，更是提升机器视觉系统能力的“神兵利器”。

一、偏振片的核心原理：从偏振光到光的筛选

要理解偏振片的作用，需先明确 “偏振光” 的概念。光是一种电磁波，电磁波是典型的横波，自然光的光波振动方向杂乱无章，可向空间任意方向传播；而偏振光的光波振动方向被限定在某一固定平面（线偏振光）或按特定规律旋转（圆偏振光、椭圆偏振光），这种 “振动方向的有序性” 便是偏振光的核心特征。

1. 偏振片的工作机制

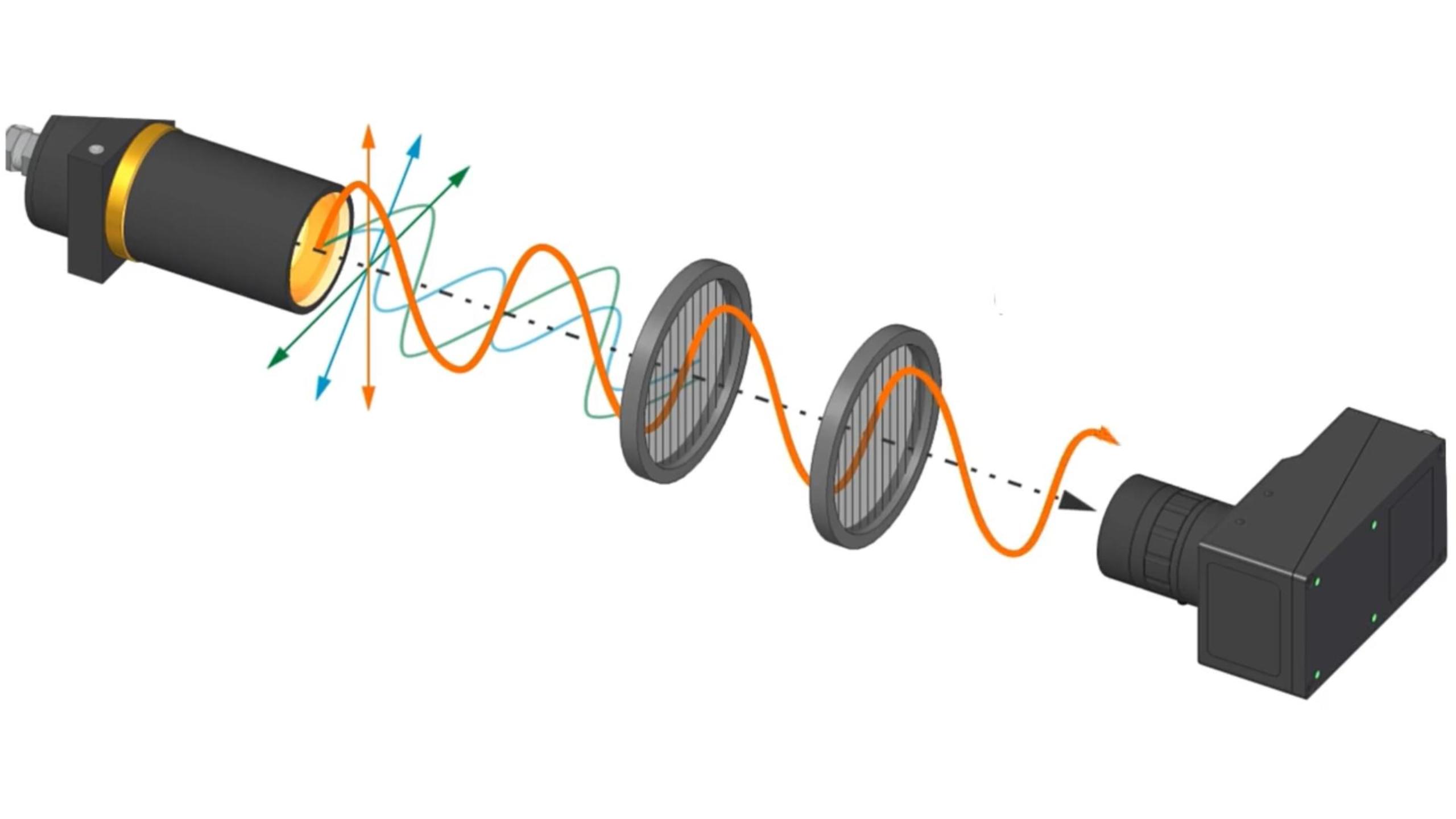

偏振片的核心功能是 “筛选” 光的振动方向，其原理基于 “二向色性”—— 某些材料（如碘化奎宁薄膜）对不同方向振动的光具有显著差异的吸收能力。当自然光入射到偏振片时，与偏振片 “透光轴” 方向一致的光振动分量被允许通过，垂直分量则被强烈吸收，最终输出线偏振光。

这一过程可通过 “马吕斯定律” 定量描述：若入射偏振光的光强为I1，偏振片透光轴与入射光振动方向的夹角为α，则出射光强

当α= 0（方向一致）时，透光率最高；当α = 90（方向垂直，即 “正交偏振”）时，透光率最低，实现 “消光” 效果。

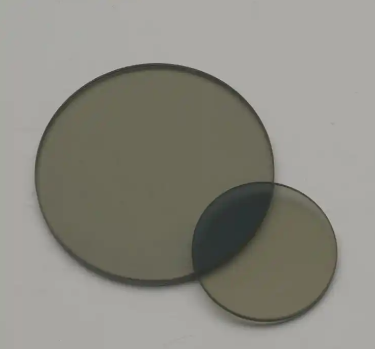

2. 常见偏振片类型

根据制备工艺与功能差异，机器视觉领域常用的偏振片主要分为两类：

• 线偏振片：直接输出线偏振光，是最基础的类型，广泛用于消除镜面反光、增强对比度。按材料可分为薄膜偏振片（柔性、成本低，适用于普通场景）和晶体偏振片（如格兰 - 泰勒棱镜，透光率高、抗强光，适用于高精度检测）。

• 圆偏振片：由 “线偏振片 + 1/4 波片” 组成。线偏振光经过 1/4 波片后，若入射光振动方向与波片光轴夹角为 45°，则输出圆偏振光（振动方向绕光轴旋转，无固定振动平面）。其优势在于可消除金属、玻璃等表面的 “偏振反光”，且不受检测角度影响，适用于曲面物体检测。

二、偏振片在机器视觉中的关键应用

机器视觉系统的核心需求是 “精准获取目标特征”，但实际场景中常受反光、透明物体遮挡、表面缺陷模糊等问题困扰。偏振片通过调控光的偏振状态，可有效解决这些痛点，拓展机器视觉的应用边界。

1. 消除反光干扰：提升目标识别精度

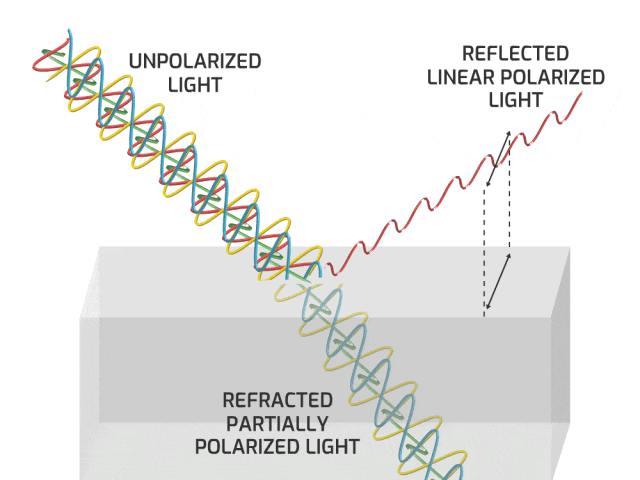

工业检测中，金属零件、玻璃制品、塑料外壳等物体表面易产生强烈反光，导致相机拍摄的图像 “过曝”，掩盖目标细节（如零件纹理、印刷标识）。传统视觉系统难以区分反光与目标特征，而偏振片可通过 “正交偏振” 原理消除反光。

典型案例：手机屏幕玻璃检测中，玻璃表面的反光会掩盖划痕、气泡等缺陷。在光源侧与相机侧均加装圆偏振片后，反光被大幅削弱，相机可清晰捕捉玻璃内部的微小缺陷，检测准确率从传统方法的 70% 提升至 95% 以上。

2. 透明 / 半透明物体检测：突破 “视觉穿透” 难题

透明物体（如塑料薄膜、玻璃、液体）对自然光的吸收和反射较弱，传统视觉系统难以区分其轮廓或内部缺陷（如薄膜褶皱、玻璃裂纹、液体浑浊度）。在光源与相机之间分别加装线偏振片（正交放置），当偏振光穿过透明物体后，因相位差导致的偏振状态变化会打破正交消光平衡，使缺陷区域呈现亮斑，从而凸显轮廓与缺陷。

典型案例：药瓶玻璃厚度均匀性检测中，玻璃因厚度差异产生的双折射效应会改变偏振光状态。通过偏振成像，厚度不均的区域会呈现不同灰度，机器视觉系统可快速识别厚度偏差，实现药品包装的高精度质量控制。

3. 表面缺陷检测：强化细微特征对比度

金属、石材等物体的表面细微缺陷（如划痕、腐蚀斑点、纹理异常）与正常区域的灰度差异极小，传统成像难以区分。偏振片可通过 “偏振度差异” 放大这种细微差异 —— 缺陷区域的表面粗糙度与正常区域不同，导致反射光的偏振度（偏振光在总光强中的占比）存在差异，通过偏振成像可将这种差异转化为明显的灰度对比。

典型案例：汽车钢板表面划痕检测中，钢板表面的微小划痕（深度小于 10μm）在普通成像中几乎不可见。加装偏振片后，划痕区域的反射光偏振度与正常区域相差 30% 以上，相机拍摄的图像中划痕呈现为清晰的暗线，检测灵敏度提升至 5μm 级别，满足汽车制造的高精度质检需求。

4. 消除环境干扰，实现稳定可靠的识别
在复杂的光照环境下，来自不同角度的杂散光会干扰测量的准确性。

典型案例：在3D扫描、精密测量等应用中，偏振片可以帮助消除环境光的干扰，确保投射到物体上的结构光或激光线条清晰锐利，从而获得更高精度的三维数据。

偏振片通过调控光的偏振状态，为机器视觉系统解决了反光、透明物体检测、细微缺陷识别等关键难题，其核心价值在于将 “不可见的偏振信息” 转化为 “可见的图像特征”，拓展了机器视觉的感知维度。随着偏振成像技术（如高分辨率偏振相机、实时偏振分析算法）的发展，偏振片与机器视觉的结合将更加深入 —— 未来，在自动驾驶（通过偏振光识别路面积水、冰雪）、生物医疗（通过偏振成像检测细胞病变）等领域，偏振片有望发挥更重要的作用，推动机器视觉从 “看见” 向 “看懂” 再到 “精准判断” 的升级。
