3D结构光工业相机：高精度三维检测的“智慧之眼”

在工业自动化与智能制造飞速发展的今天，如何高效、精准地获取物体的三维信息，成为提升生产质量的关键。凭借其高精度、高效率和非接触测量的优势，成为工业检测、机器人引导和逆向工程等领域的核心技术之一。

那么，3D结构光工业相机是如何工作的？它有哪些独特的优势？又适用于哪些场景？今天，我们就来深入解析这款“工业智慧之眼”的奥秘。

一、3D结构光技术概述

3D结构光技术是一种利用光的投影和反射来获取三维物体形状的测量方法。该技术通过将特定模式的光（如条纹、网格等）投射到目标物体上，然后通过相机捕捉光的反射变化，进而计算出物体的三维轮廓。

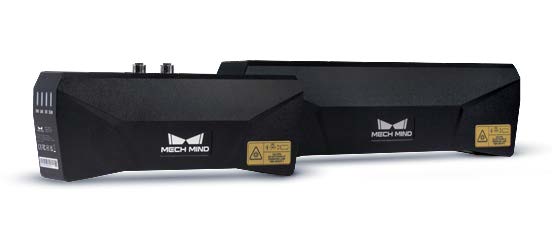

3D结构光工业相机通常由投影器、摄像头和控制系统组合而成。投影器负责投射光模式，摄像头则捕捉物体表面的反射光，以此生成三维点云数据。而控制系统则负责对采集到的数据进行实时处理和分析。相较于传统的二维测量方法，3D结构光技术能够有效地捕捉到物体的深度信息，从而为后续的产品检验、质量控制等提供更为准确的依据。

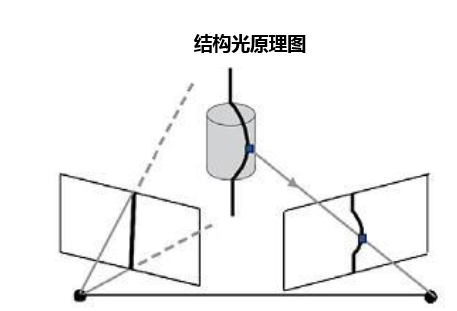

二、3D结构光工业相机的工作原理

3D结构光工业相机的工作原理可以分为几个关键步骤：

1. 结构光投射：首先，激光器或投影仪向物体表面投射特定编码的光学图案（如格雷码、正弦条纹），目的是为了在物体表面形成可测量的光斑。

2. 光线反射捕捉：当光线照射到物体表面时，会因为物体的形状和纹理产生反射。摄像头通过特定的镜头捕捉到反射光中的变化，形成二维的图像。

3. 数据处理和重建：通过图像处理技术，系统从二维图像中提取出光模式的畸变信息。利用这些信息，算法可以计算出物体表面的三维形状，并生成点云数据。

4. 分析与应用：生成的点云数据可以用于后续的分析和应用，包括模型重建、缺陷检测、尺寸测量等，极大地提高了工业生产的精准度和效率。

三、3D结构光工业相机的应用领域

3D结构光工业相机在多个行业中的应用都表现出了其独特的优势：

 1. 制造业

在制造业中，3D结构光工业相机主要用于产品的尺寸测量和质量检验。例如，在汽车制造过程中，使用3D结构光相机可以对车身的各个部件进行精准测量，确保每一个零件的尺寸符合标准。此外，对于复杂形状的零件，如发动机部件和车身外壳的检测，3D结构光相机能够提供更为全面的信息，帮助企业进行批量生产和质量控制。

 2. 电子行业

在电子产品的制造过程中，如智能手机、电路板和连接器的生产，对精度的要求极高。通过使用3D结构光相机，企业能够快速识别和测量微小组件的形状及尺寸，从而避免因几何形状错误而导致的装配问题。

 3. 医疗行业

在医疗领域，3D结构光相机被广泛应用于义肢定制、口腔修复和人体测量等方面。通过获取患者身体各部位的精确数据，医疗设备制造商可以生产出更符合患者需求的产品，提高了医疗服务的质量。

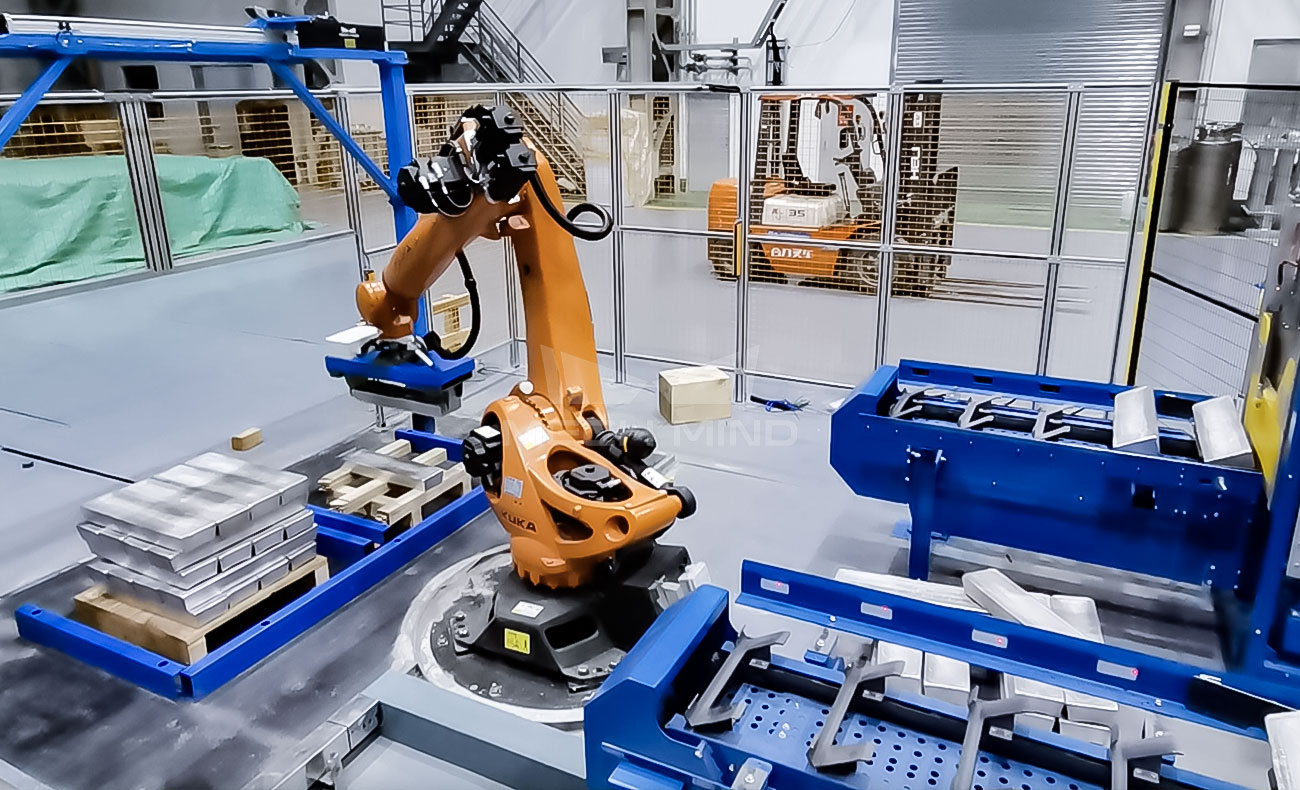

 4. 物流与自动化

在自动化仓储系统中，3D结构光工业相机能够实时检测货物的尺寸和形状，提供更为精确的库存管理方案。在物流行业中，对于货物的精准测量能够帮助减少运输成本和时间，提升整体运营效率。

四、3D结构光工业相机的优势

作为一项先进的测量技术，3D结构光工业相机具有多种优势，这些优势使得它在工业应用中无可替代：

1. 高精度：3D结构光相机能够提供高达微米级的测量精度，特别适用于对高精度要求的工业应用。

2. 快速测量：相较于传统的接触式测量方法，3D结构光相机的非接触式测量方式能够大大提高测量速度，尤其在大规模生产中具有明显优势。

3. 全面性：3D结构光技术能够捕捉到物体的全貌，并同时获取表面特征，提供比二维图像更全面的信息。

4. 易于集成：现代3D结构光工业相机的设计与制造均考虑了与其他自动化设备的兼容性，易于集成到现有生产线中，减少了升级成本。

五、未来发展趋势

随着技术的不断进步，3D结构光工业相机也在快速发展。可以预见，未来将出现以下几个趋势：

1. 更高的测量精度和速度：随着材料科学和光学技术的进步，3D结构光相机将实现更高的测量精度和更快的测量速度，从而更好地满足工业生产的需求。

2. 智能化与自动化：未来的3D结构光相机将结合人工智能和机器学习技术，具备更强的自适应和调整能力，实现更高效的自动化测量。

3. 便携性与小型化：随着技术的发展，3D结构光相机的设计将逐渐向便携化和小型化发展，使其在更多领域中得到应用。

4. 广泛的行业应用：随着生产工艺的不断变化，3D结构光工业相机将扩展到更多的新兴行业，例如航天、海洋、环境监测等领域，助力产业升级。

结论

3D结构光工业相机作为一项革命性的技术，正在不断改变着制造业的面貌。其高精度、快速、全面性等优势，正在成为工业自动化不可或缺的“智慧之眼”。随着未来科技的进步，3D结构光工业相机必将在更多领域发挥重要作用，为提升工业生产的效率和产品质量提供全方位的支持。
