摩托车零部件组装行为检测

 ◆ 一、  项目背景分析

摩托车作为高度集成的机动交通工具，其制造体系极为复杂，从发动机缸体、曲轴箱到车架焊接与整流罩，每一个零部件的装配精度都直接影响动力输出与行驶安全。与汽车制造相比，摩托车零部件组装具有空间紧凑、工序密集、小件繁多、人工依赖度高等特点，对装配精度与操作规范性的要求更为严苛。

近年来，随着消费者对摩托车品质要求的持续提升，以及电动化、智能化浪潮的深入推进，摩托车制造企业正加速从传统人工质检模式向智能化、数据驱动的质量管理体系转型。SOP行为检测技术的引入，正成为摩托车零部件组装环节品质升级的关键突破口。

传统摩托车零部件组装环节长期面临诸多行业共性难题：

▸  1、装配工序链条长、小件密集，错漏装风险高

摩托车齿轮箱内部结构复杂，轴承、齿轮、垫片、螺栓等小零件密集，装配工序链条长。任何一步的漏装、错装或操作不规范，都可能导致齿轮卡滞、异响、漏油乃至传动失效等严重质量问题。工人长时间重复作业易产生视觉疲劳，细小如定位销、单颗螺栓的漏装极易流入下道工序。

▸  2、隐性操作缺陷难以监管

喷油是否到位、扭力是否校验、标记是否完成、润滑油是否涂抹——这些关键动作仅靠人工巡检无法实现实时全覆盖监控。尤其在平行工站中，多样工具来回交替使用，管理难度极高。更棘手的是，部分工序的操作结果在后续步骤中即被覆盖（如前轮支架锁付后刷油处被覆盖），传统手段无法事后验证。

▸  3、工序顺序混乱难以拦截

员工跳步或颠倒装配步骤、跳过关键工序等情况时有发生，人工无法实时发现和阻断，往往导致批量返工，成本高昂。

▸  4、全流程质量追溯缺失

摩托车零部件组装多为人工或半自动化作业，缺乏端到端的生产可见性、过程控制和追溯能力。出现不良品后，难以完整、客观地还原装配过程，问题定位效率极低。

▸  5、新员工培训周期长、技能传承困难

熟练技术工人的装配经验难以标准化和有效传承，新员工培训周期长，作业品质波动大。

为彻底破解摩托车零部件组装环节的质控难题，实现从“人防”到“技防”的管理升级，某头部摩托车制造商决定引入SOP行为检测系统——将纸质标准化作业程序（SOP）转化为机器可实时校验的检测逻辑，从源头杜绝装配不良。

本项目采用基于时序动作识别的 SOP 行为检测系统，在关键组装工位部署边缘 AI 视觉检测单元，通过 “动作时序校验 + 物件状态识别” 双维度管控，实现从 “结果把关” 到 “过程管控” 的升级。

  ▸  1. 硬件部署方案

  ■ 成像单元：在包装工位的上方（顶视）或侧面（侧视）部署高分辨率、高帧率的相机，实现关键工位操作区域的全覆盖。

  ■ 算力单元：搭载嵌入式大模型AI推理主机，自研深度学习平台，完成动作识别模型的训练、优化与一键部署。

■ 展示单元：在每个工位前方安装显示器，实时显示当前SOP步骤、AI识别结果和操作引导。当检测到异常（如漏动作、漏物料）时，屏幕立即红闪报警并提示NG。

■ 执行单元：系统可以接入产线PLC，检出异常时即时触发声光报警。

  ▸  2. 核心检测逻辑

人工将需要组装的摩托车零件放到工作台上，先用手拿取两个垫圈分别装入工件的左右两侧。再用手分别拿取工具和两个油封，依次将油封放在工具下方，用工具依次将油封装入工件的左右两侧。装配完成后将工件翻转到另一面，用手拿取两个气门，分别装入工件中间凹槽位置。装配完成将工件再次翻转到另一面，用手拿取两个弹簧，分别装入工件的左右两侧。流程结束。

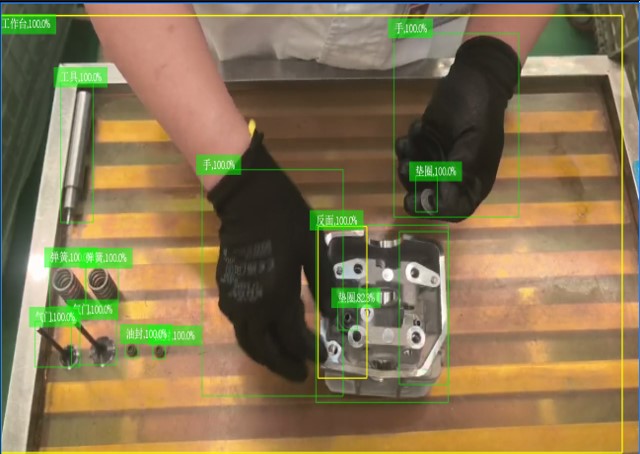

系统将摩托车零部件组装行为拆解为标准化SOP节点（因项目涉及用户隐私，将流程简化展示），共9个步骤，每个步骤都会对手或检测物体进行AI标签模型训练，并制定区域内手活物体的检测逻辑规则；按时序依次校验区域内工人是否按照设定的逻辑规则放置，判定是否OK；

  Step 1    零件和工件出现在工作台上，触发流程；

  Step 2    左侧垫圈检测；

  Step 3    右侧垫圈检测；

  Step 4    左侧油封检测；

  Step 5    右侧油封检测；

  Step 6    第一次翻转检测；

  Step 7    两个气门检测；

  Step 8    第二次翻转检测；

  Step 9    两个弹簧检测；

  ▸  3. 软件功能架构

  ● 支持多SKU配方管理，换型一键切换，新增品类仅需少量样本训练即可上线

  ● 可视化检测界面，实时显示检测结果、异常类型与统计数据

  ● 开放标准通讯接口，可对接MES、ERP等生产管理系统

  ● 内置异常数据分析模块，自动统计各品类错漏装频次，辅助工艺优化

  ◆ 1.全流程标准化管控，从“纸面SOP”到“可执行SOP”

将传统的纸质或电子版SOP文档转化为系统可识别的数字规则与视频模型。系统在员工操作过程中实时比对其动作与SOP标准，确保每一步都符合规范。通过零代码流程编排，各检测模块可根据工序逻辑自由组合，前道工序检测合格才能流转下一环节。

  ◆ 2.快速迭代换型，适配多车型共线生产

支持多车型 SOP 配方一键切换，新车型导入仅需采集少量样本即可完成算法适配，调试周期短，完美契合汽车行业多品种、小批量的柔性生产需求。

  ◆ 3. 快速部署，降本增效显著

方案采用轻量化软硬一体部署模式，无需大规模改造产线，在现有工位加装相机和边缘计算终端即可快速上线。单工位部署周期≤5个工作日，同时降低人工管理与培训成本。

  ◆ 4. 全流程可追溯，赋能工艺持续优化

每台产品的组装过程数据与视频全程留痕，可按 VIN 码精准回溯；通过对异常数据的深度分析，可定位高频出错环节，为 SOP 优化、人员培训提供数据支撑，助力质量管理闭环。

 　　 SOP行为检测在摩托车零部件组装领域的应用，标志着摩托车制造质量管理从依赖经验走向数据驱动、从人工抽检走向实时全检、从事后补救走向事前预防的深刻变革。
