轮胎做一次“热CT”：高速红外热像仪如何守住爆胎前的最后防线

点击次数：更新时间：26/05/15 15:16:05 来源：www.ytzrtx.com 分享:

轮胎是汽车唯一接地承载部件，温升异常会有爆胎风险；所以研发阶段的轮胎温度场测试显得尤为关键。

那么问题来了：如何在轮胎真正“发烫”之前，精准捕捉那些危险的升温征兆？

三种主流方法测温方法对比

对比维度	红外热成像仪	埋入式热电偶	红外TPMS（如DigiTyre系统）
核心原理	非接触式，实时捕捉整个轮胎表面的二维温度分布（热像图）	接触式，通过预埋在轮胎内部胶层（如冠带层、帘布层）的传感器直接测温	非接触式，在轮毂或车身安装红外传感器，指向并测量轮胎内部特定点的温度
数据维度	面数据：全局温度场，清晰呈现热点、温度梯度及散热路径	点数据：内部特定位置的绝对真实温度（金标准）	点数据：通常是胎内空气或胎体内壁的特定点温度
主要优势	全局可视、直观发现设计问题；高帧频（≥30Hz）捕捉瞬态变化	精度极高（±0.5℃），可测量轮胎核心内部温度	系统集成度高，可同步采集压力与温度；成本相对较低，适合长期路试
主要局限	仅测表面温度；设备昂贵；需后处理软件分析	工艺复杂、测点有限；可能影响轮胎自身结构	只能获得有限点数据，无法呈现完整的温度分布场
典型应用场景	台架耐久测试、操控稳定性测试、CAE仿真验证	内部生热模型标定、多层复合结构热行为研究	整车道路耐久测试、赛车（尤其是耐力赛）实时遥测

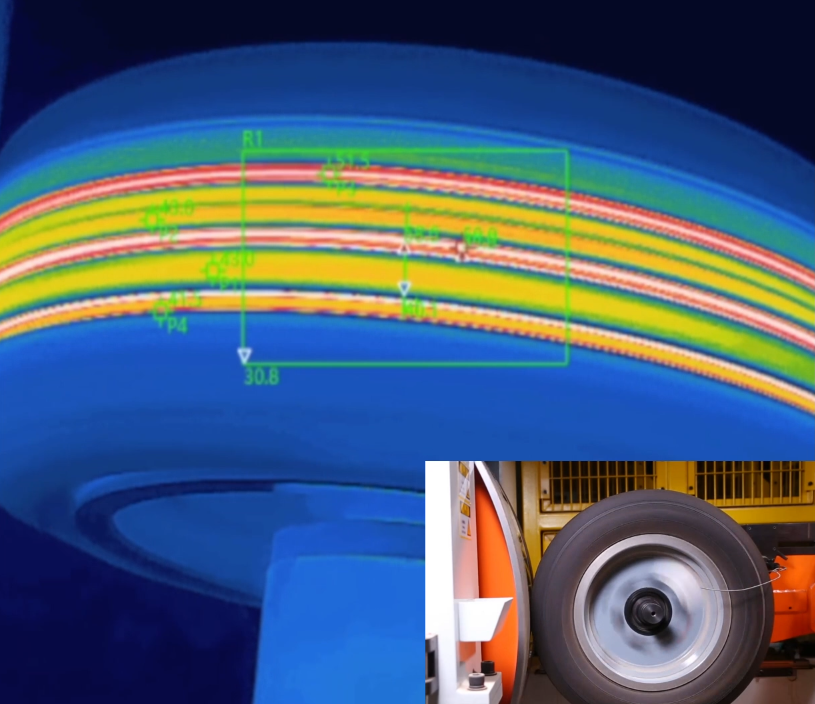

高速红外热像仪利用红外感应原理，接收轮胎表面辐射出的红外能量，将其转换为可视化的二维温度场分布图——整个过程不接触、不干扰、不停车。这项技术之所以被称为轮胎的“热CT”，是因为它能做到：

1. 全场成像，一目了然

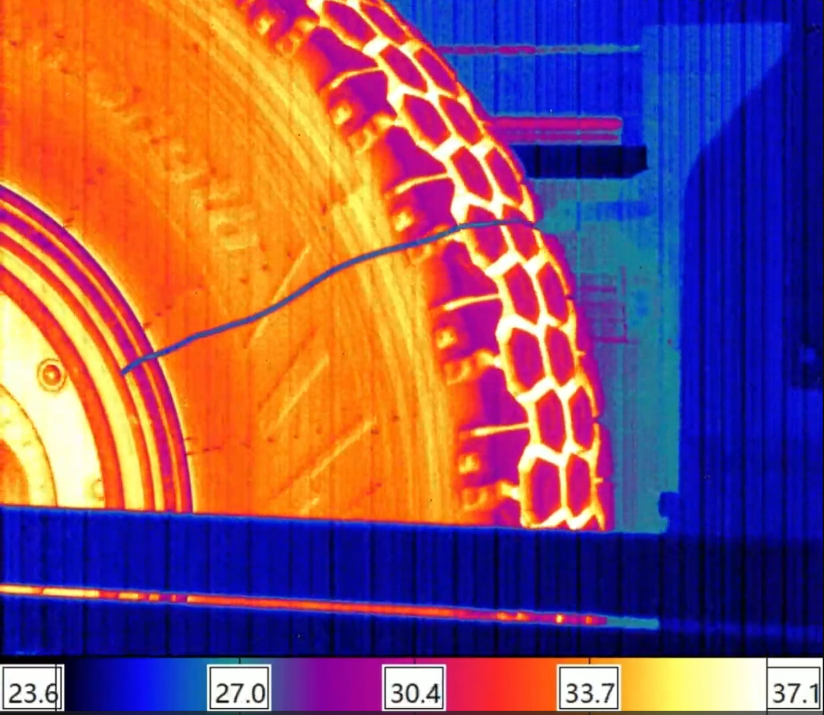

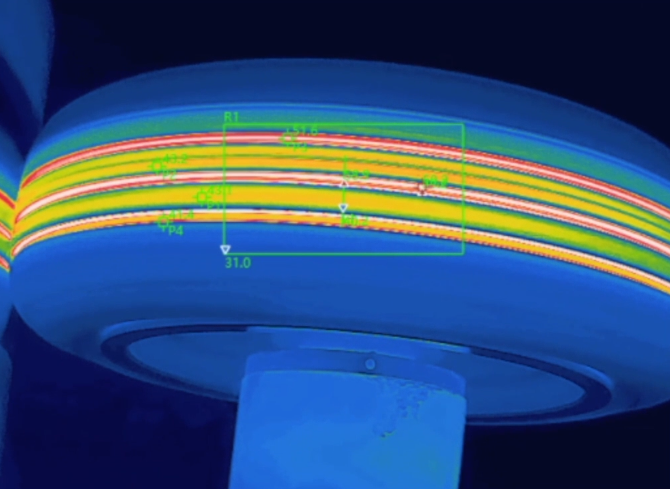

热像仪将整个轮胎表面的温度分布以伪彩色图像呈现——红色代表高温区，蓝色代表低温区。研发人员可以一眼看出胎肩、胎面中心、胎侧等关键区域的温度差异，快速定位异常热点。

2. 毫秒级响应，捕捉瞬态变化

轮胎在滚动过程中，温度并非恒定不变。急加速时胎面温度骤升、过弯时外侧胎肩温度升高、紧急制动时局部产生高温脉冲——这些瞬态热事件，高速红外热像仪都能以毫秒级的时间分辨率完整记录，为热力学建模提供第一手精确数据。

3. 非接触，还原真实工况

没有传感器粘贴、没有引线束缚、没有散热干扰。轮胎在试验台架或实车道路上自由旋转，热像仪从远处“静默观察”，测得的温度场完全反映真实使用状态。

高速红外热像仪，像一台精准的“热CT”，穿透表象，直击隐患；它既是研发工程师优化产品的得力助手，也是行车安全防护体系中不可或缺的技术前哨。
