机器视觉中的沙姆镜头如何破解景深困局

    在机器视觉检测领域，工程师们常常遭遇一个令人头疼的场景：由于流水线空间狭小，或者被测物的关键特征恰好位于侧面，相机不得不倾斜安装。然而，一旦镜头斜过去，画面就总有一半是模糊的，无论怎么调焦都无济于事。

有人会想到“缩小光圈”来增加景深。但这种方法效果十分有限，而且光圈缩小会导致光线衍射，反而让画质下降。真正解决这个问题的关键，是一种基于百年前光学定律设计的特殊镜头——沙姆镜头。

>> 倾斜镜头的“清晰公式”

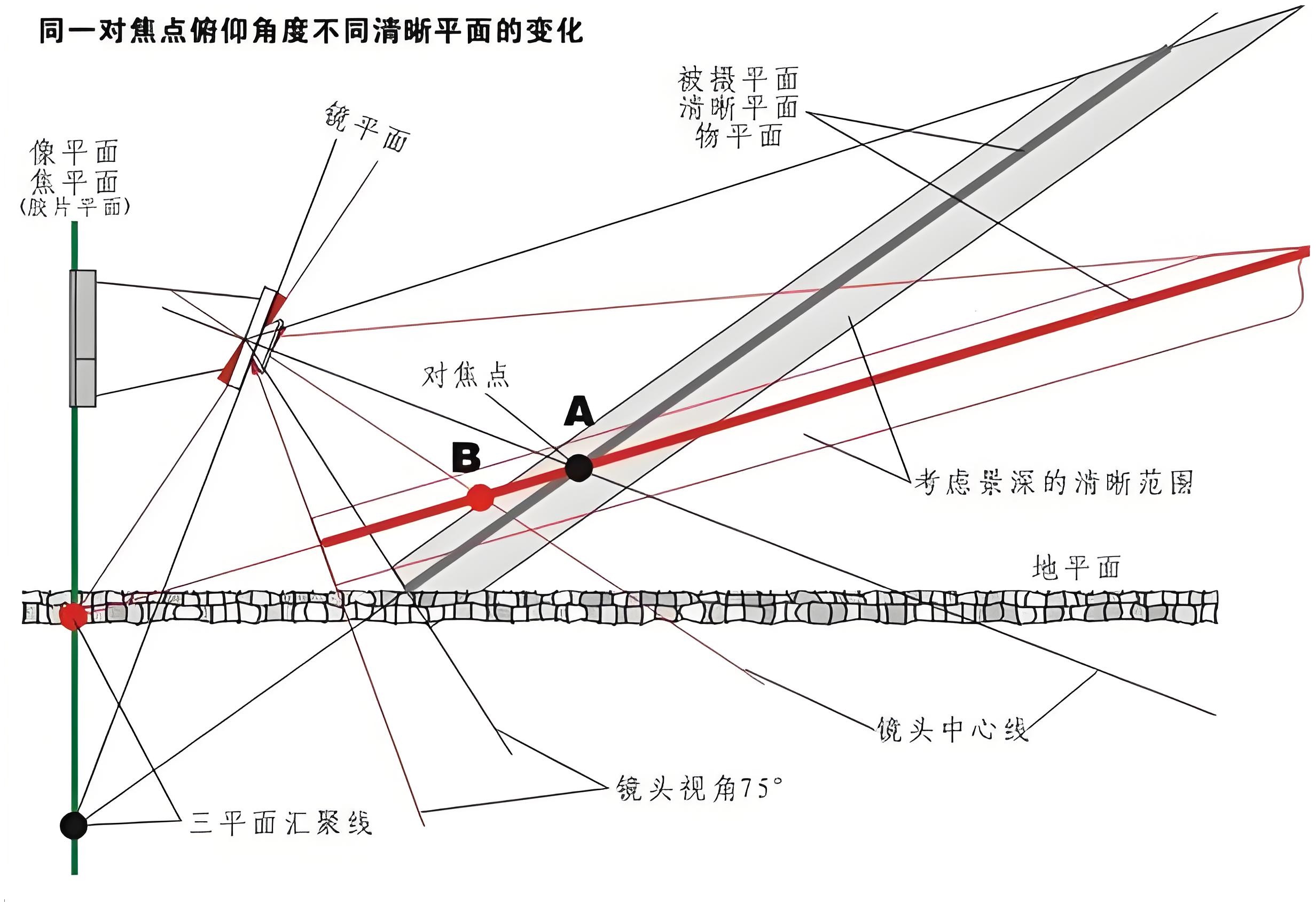

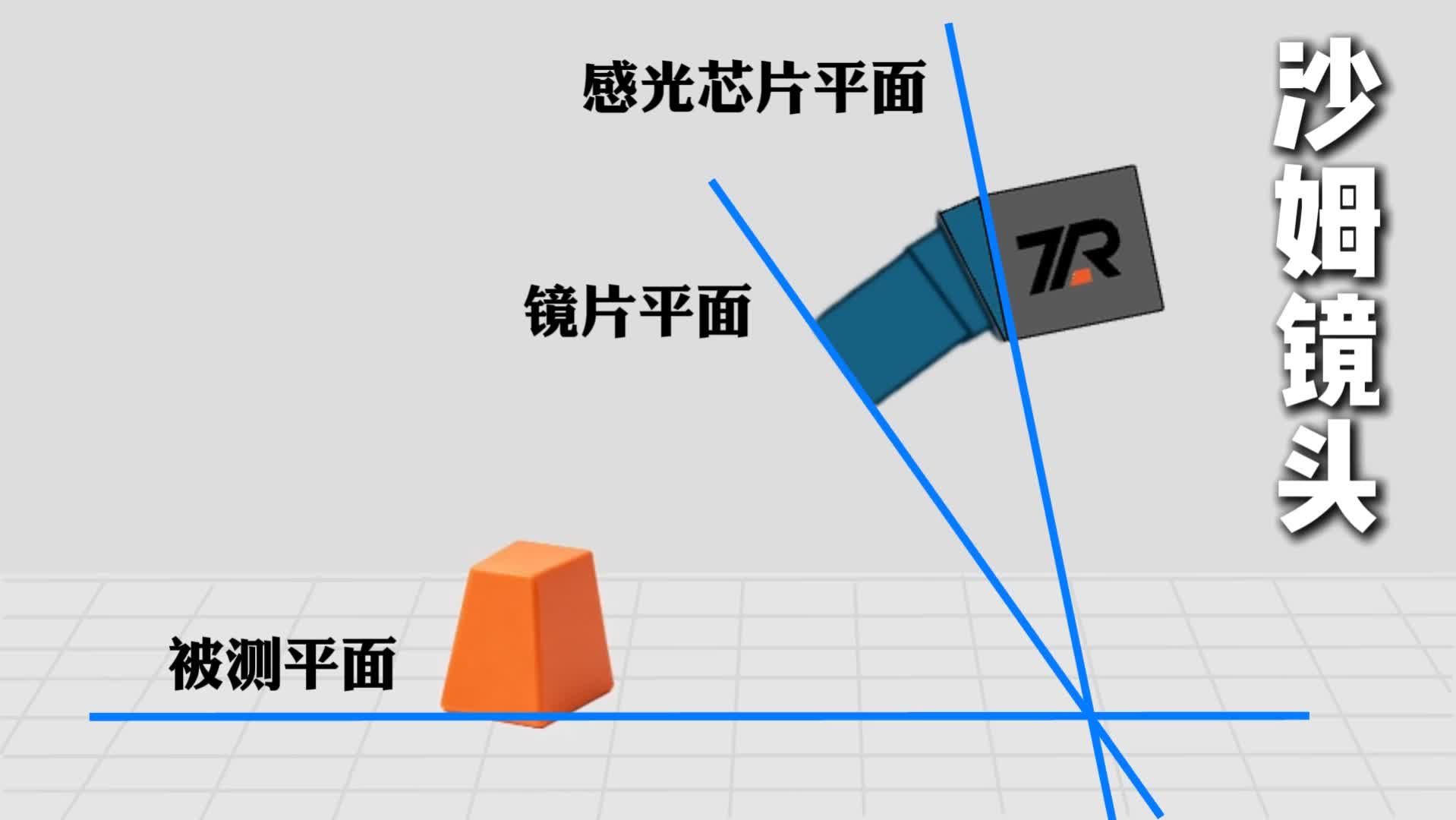

沙姆镜头之所以能实现倾斜拍摄下的全视野清晰，依赖的是沙姆定律：当被测物平面、镜头平面和相机传感器平面三者的延长线相交于同一条直线时，整个被测物表面都能清晰成像。

通俗来说，普通镜头的清晰焦平面与传感器是平行的，所以物体一倾斜，部分区域就“跑出”焦平面。而沙姆镜头允许镜头倾斜，让焦平面也跟着“歪”过去，精准贴合在被测物的斜面上。对于需要检测PCB板涂覆层、芯片焊线或带有高度差的3D结构来说，这种能力几乎是不可替代的。

>> 工业现场的“实战”场景

在高端制造业中，沙姆镜头正在扮演关键角色：

涂覆与3D AOI检测：电路板经过三防漆涂覆后，需要检测涂层的均匀性。使用沙姆镜头配合特定光源，即使PCB上有高大的元器件，也能从侧面获得全视野清晰的图像，确保没有漏涂或气泡。

半导体封装检测：在芯片固晶和焊线工艺后，检测金线的弧度和焊点质量至关重要。高分辨率沙姆镜头能清晰捕捉这些细微结构，有效识别断线、翘弧等缺陷。

3D结构光投影：在3D自动光学检测（AOI）系统中，投影光机也需要应用沙姆设计，确保投射出的光栅条纹在整个倾斜视野内保持清晰，从而提高三维重建的精度。

>> 不只是“拧上去”那么简单

沙姆镜头虽好，但在工业落地时有一个现实痛点：标准的C接口工业镜头后焦空间很短（法兰距仅17.526mm），很难在镜头上做出可调角度的旋转结构，所以大部分沙姆镜头需要根据项目定制角度。

针对这一难题，行业内的解决方案也日趋成熟。一种是推出沙姆转接环，通过改造相机接口来获得±15°的调节空间，让普通的C口镜头也能实现移轴效果；另一种则是固定角度定制，先用可调角度的沙姆相机确定最佳角度，再用3D打印快速打样验证，最后量产固定角度的金属镜筒，兼顾成本与稳定性。

>> 结语

沙姆镜头并非万能。由于光轴倾斜必然引入梯形畸变，它更适合用于缺陷检测而非高精度的尺寸测量。只有结合了远心光路设计的特殊沙姆镜头，才能在一定程度上兼顾景深与精度。

但对于那些产线“不得不斜着拍”的场景，沙姆镜头提供了一种优雅而高效的光学解题思路——不是去对抗景深的物理限制，而是让焦平面主动“适应”物体的姿态。
