±0.3mm背后的硬核科技：单晶炉激光液口距测量原理全解析

在单晶硅拉制过程中，有一个关键参数——液口距

 一、什么是液口距

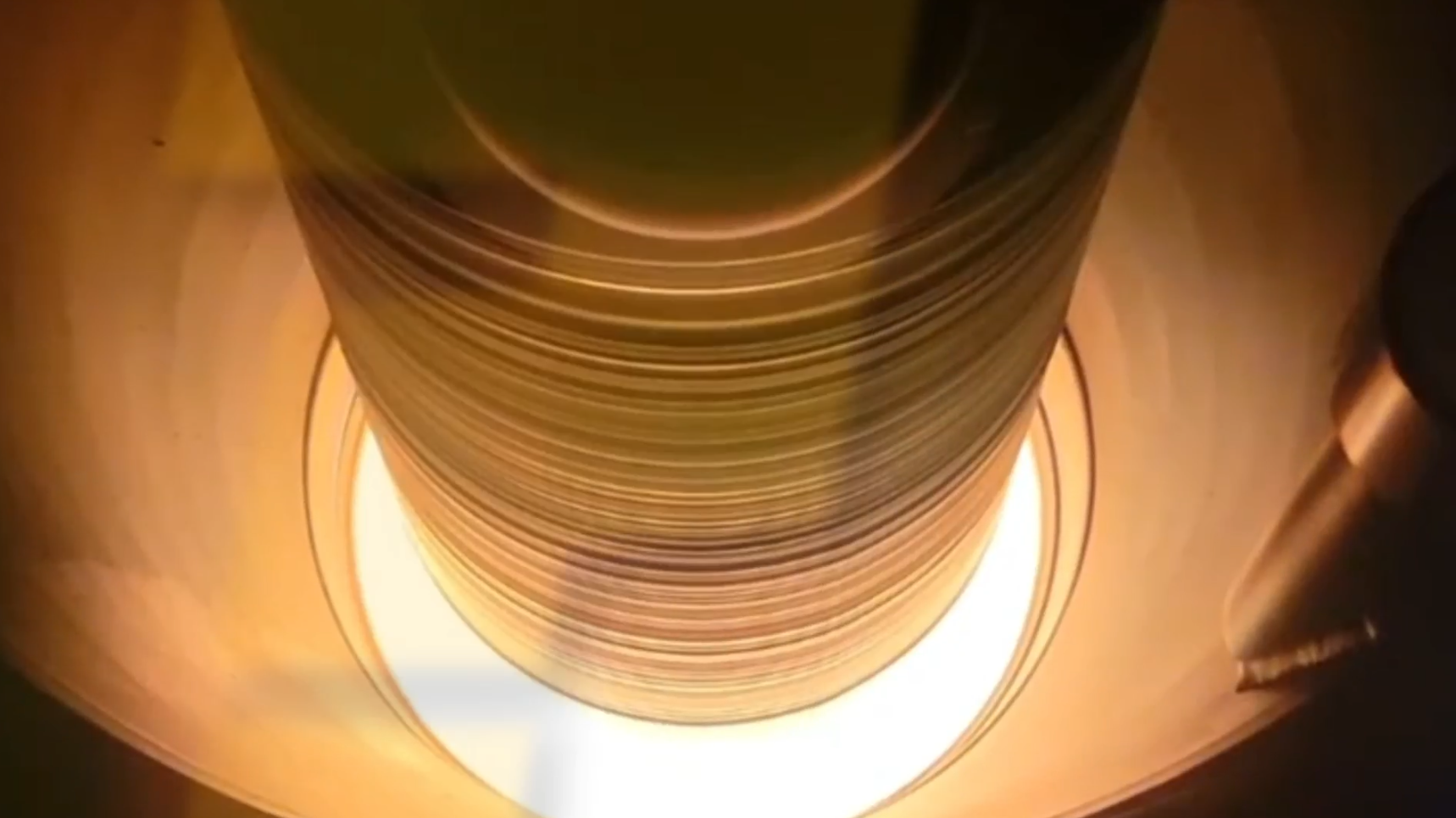

在直拉法（CZ法）单晶硅生长工艺中，液口距通常指导流筒（石墨热屏）下端面与熔硅液面之间的垂直距离，是直接影响炉内热场分布、晶体生长速率与成晶质量的核心控制参数。

这个距离过大或过小，都会直接导致断线、晶体缺陷甚至拉晶失败。它直接影响熔体与晶体之间的温度梯度、晶体直径稳定性，甚至决定了硅晶体中的氧碳含量和最终品质。

那么，这个如此关键的参数，该怎么测呢？

二、激光液口距测量

激光液口距测量的底层逻辑是激光测距+基准标定：先通过激光传感器精确测量传感器自身到熔硅液面的垂直距离，再结合预先标定的「传感器到导流筒下沿的固定基准距离」，通过差值计算得到最终的液口距数值。

这个过程可以分解为以下几个关键步骤：

🎯 原理详解：从发射激光到算出距离

1、发射与接收：安装在炉体上方的激光位移传感器，会垂直或带一个小角度斜向下发射一束激光，照射到硅熔液的表面上。激光束遇到液面后会发生反射，反射信号再由传感器接收。

2、 计算距离：这是最核心的一步。传感器通过分析发射和接收激光束的时间差或相位差，来精确计算出传感器自身到液面的距离。根据不同的技术实现，主要分为两种方法：

>> 脉冲飞行时间法

1）激光发射器向液面发射纳秒级的窄脉冲激光束；

2）高精度计时模块记录激光从发射到被液面反射接收的时间差Δt；

3）根据光速c，通过公式 ( D = frac{c cdot Delta t}{2} ) 计算传感器到液面的距离（除以2是因为激光经历了发射-接收的往返路径）；

4）同样通过基准距离差值计算液口距。该方案响应速度更快，但近距离下精度略低于相位式，多用于大尺寸单晶炉。

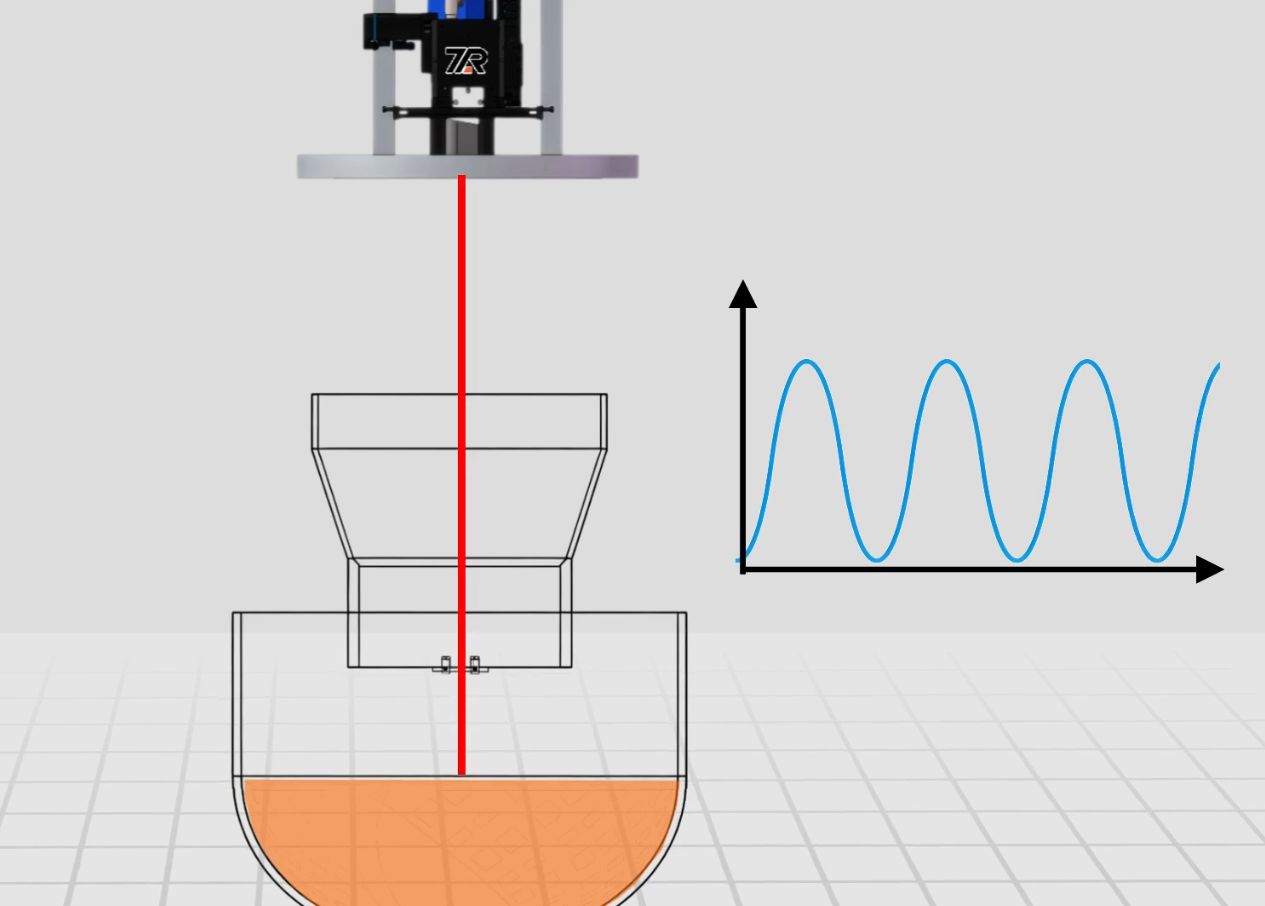

>> 相位式激光测距：这是目前单晶炉场景应用最广泛的技术。通过比较发射和接收激光束的相位变化来计算距离，精度通常更高。

1）激光发射器向熔硅液面发射经过强度调制的连续红外激光束，特定波长的激光可穿透炉内氩气气氛与轻微烟雾干扰；

2）高温熔硅液面近似镜面，激光照射后发生定向反射，部分反射光被同侧的光电接收器采集；

3）数据处理单元对比发射光与接收光的相位偏移量，结合激光调制频率与光速，解算出激光往返的光程差，进而得到传感器到液面的垂直距离；

4）用提前标定的「传感器安装位置→导流筒下沿」基准距离，减去传感器到液面的实时距离，即可得到导流筒下沿到液面的实际液口距。

三、⚙️ 系统组成：

一个完整的激光液口距测量系统主要由三部分组成：

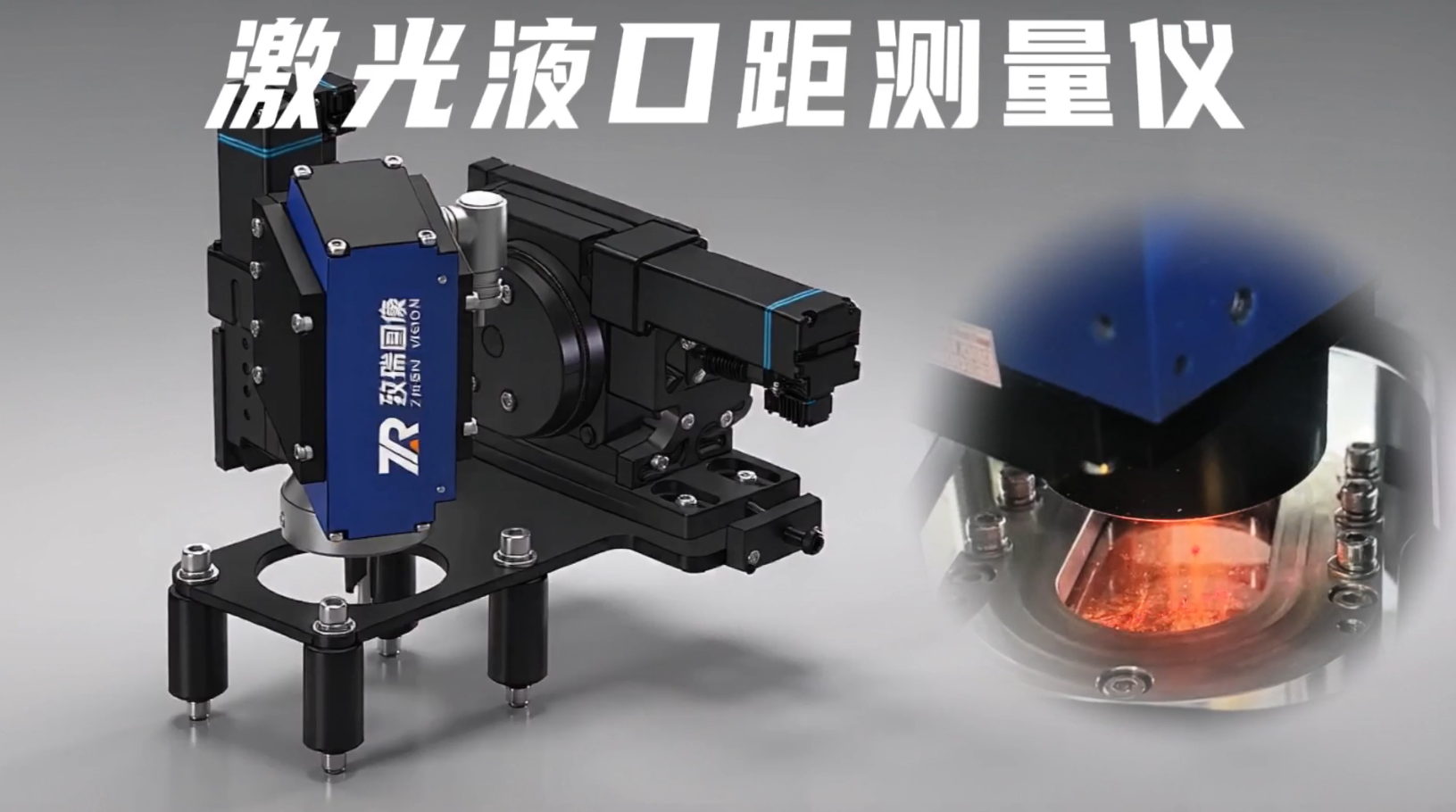

>> 激光位移传感器：核心部件，集成激光发射器、光电接收器与前端信号处理电路，安装在单晶炉顶板观察口上方，搭配石英保护窗隔绝炉内高温与硅蒸汽腐蚀；负责发射和接收激光。

>>  耐高温防护组件：由于单晶炉内是超过1400℃的高温环境，传感器必须配备水冷或风冷套等防护措施才能稳定工作。采用水冷或氩气气冷结构降低炉口热传导影响，部分方案加装窄带滤光片，屏蔽炉内高温热辐射的光信号干扰；

>>  数据处理与控制系统：负责处理信号、计算距离，并将实时液口距数据输出给单晶炉控制系统，实现坩埚升降的闭环自动调节。

💡 为何选择激光测距

相比传统的人工目测或接触式测量，激光测距的主要优势在于高精度（可达±0.3mm）、非接触、实时性强（毫秒级响应）以及抗干扰能力强。因此，它已成为高精度单晶硅拉晶产线的主流方案。

总而言之，这项技术通过精密的光学测量和高速的数据处理，将关键的“液口距”从一个模糊的工艺参数，转变为一个可被实时、精准控制的量化指标，是保障单晶硅生长质量的核心技术之一。
