常见的通讯接口与通讯协议，它们之间有什么联系？

做工控或机器视觉的你，一定听过 RS232、RS485、Modbus 这些词。但哪个是接口？哪个是协议？它们到底什么关系？一分钟，帮你彻底理清。

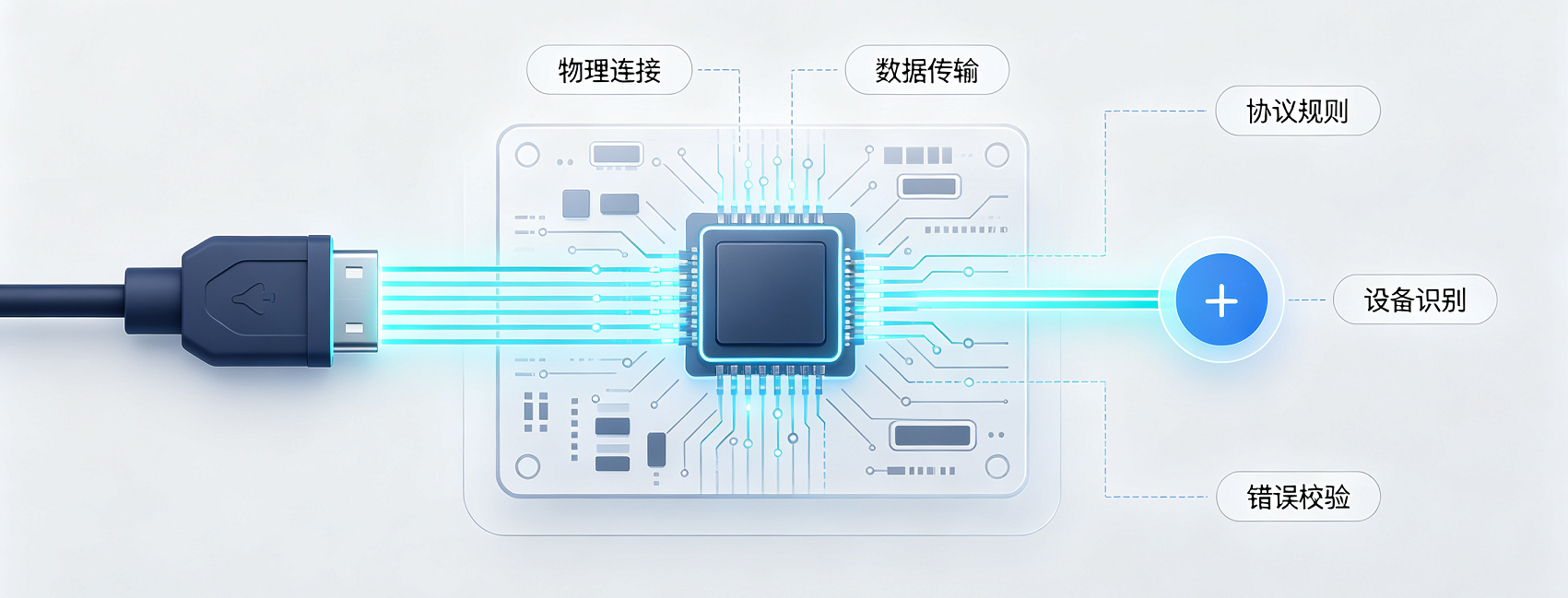

什么是通讯接口？

通讯接口，是两台设备在做有线通讯时所用的物理接口，是硬件层面的。比如电脑的USB3.0/ Type-C、工业相机的RJ45 网口、PLC的RS232/RS485 串口，还有HDMI 、IO 端子等。它们负责“插得上、连得通”。

工业&机器视觉最常用接口清单

1. RS232：DB9 串口，点对点短距离，工控老设备调试口
2. RS485：两线差分总线，一主多从，远距离抗干扰，传感器 / 变频器标配

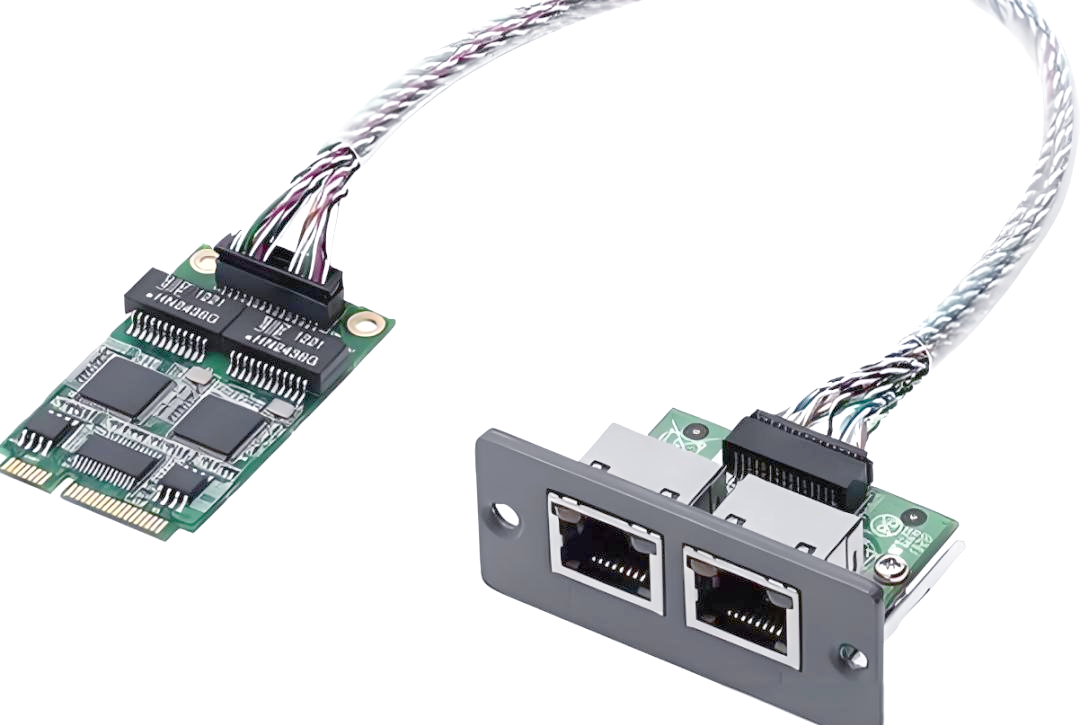

3. RJ45 以太网口（网口）：最通用，千兆 / 万兆，PLC、工业相机、上位机组网
4. USB：短距离外设连接，相机、加密狗、触摸屏
5. CoaXPress（CXP）：同轴电缆高速图像接口，超高帧率工业相机
6. Camera Link：高速视觉相机专用接口
7. CAN 总线：车载、伺服驱动器、机器人内部通讯
8. 光纤接口：长距离、强电磁干扰环境，光信号传输

什么是通讯协议？

通讯协议，则是两台设备在相同接口下交换数据时必须遵守的“语言规则”——规定了怎么说、按什么格式说、出错了怎么处理。它是软件层面的约定。

工业自动化 + 机器视觉高频协议

（1）串口类协议（跑在 RS232/485 上）

• Modbus-RTU：工控万能协议，读写寄存器，传感器、温控、阀门通用
• Modbus-ASCII：Modbus 字符格式，极少用

（2）以太网类协议（跑在 RJ45 网口）

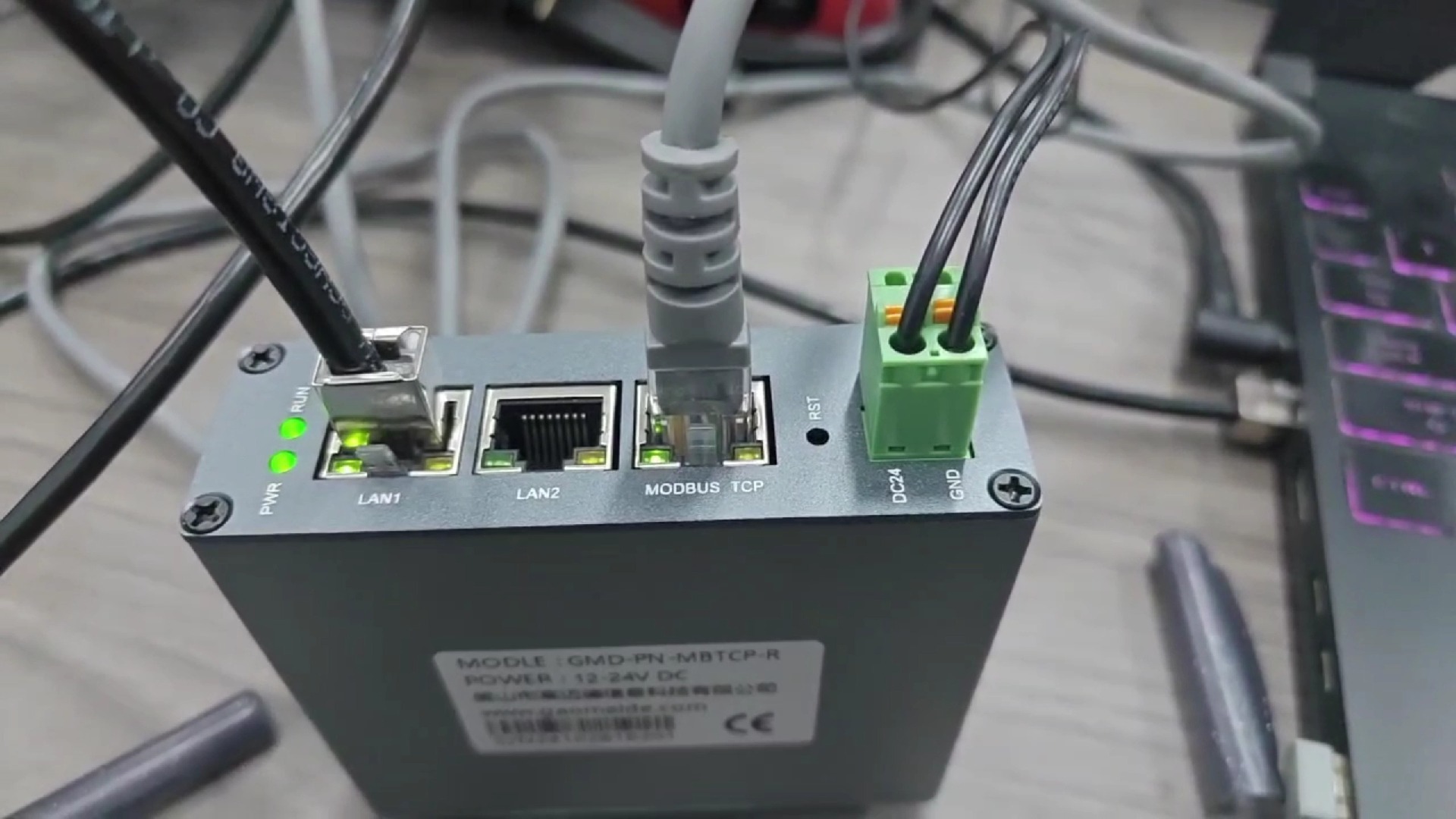

• Modbus-TCP：网口版 Modbus，上位机连 PLC 最常用
• TCP/IP、UDP：以太网底层基础传输协议
• GigE Vision：工业相机图像专用协议，依托普通网口传输图片流（视觉行业核心）
• Profinet、EtherCAT、EtherNet/IP：工业实时高速总线，伺服、流水线运动控制
• HTTP/MQTT：设备上云、物联网上传数据

（3）其他专用协议

• CANopen：跑在 CAN 接口上，伺服、机器人通讯协议
• UVC：跑在 USB 接口上，普通摄像头视频协议

通讯接口与通讯协议的关系

1. 依附关系：协议必须跑在接口之上

协议是纯逻辑代码，没有实体硬件无法传递，必须依托某一种通讯接口的电气线路、线缆进行信号传输。

举例：

• Modbus-RTU 协议依附 RS485/RS232 串口接口
• GigE Vision 视觉协议依附 RJ45 以太网网口
• CANopen 协议依附 CAN 总线接口

2. 一对多兼容关系：一个接口可承载多种协议（最常用）

同一个物理硬件接口，通过修改软件配置，能运行完全不同的通讯协议，这也是工控调试最常见的场景。

1. 普通 RJ45 网口：可跑 GigE Vision、Modbus-TCP、EtherCAT、TCP/IP、Profinet 等
2. RS485 接口：可跑 Modbus-RTU、自由协议、变频器私有通讯协议
3. USB 接口：可跑 UVC、虚拟串口、USB HID 协议

3. 多对一适配关系：同一个协议可适配不同接口

部分通用协议为了兼容不同硬件，可移植到多种接口上运行。

典型代表：Modbus 协议

• Modbus-RTU：RS485/232 串口接口
• Modbus-TCP：以太网 RJ45 网口接口

一套指令逻辑，换硬件通道就能用。

一张表看懂核心区别

在信息化时代，通讯接口与通讯协议是确保设备间高效、稳定和安全通信的两大核心要素。
