轮胎成型机帘布截断搭接检测解决方案

轮胎成型机帘布截断搭接检测解决方案

— — — — — — — — — — — — — — — — — — — — — — — — —

基于工业 3D 视觉的高精度在线测量系统

轮胎成型是轮胎制造的核心工序。前一层帘布的尾端与后一层帘布的首端需要在规定区间内相互重叠，相互错开不得大于2mm；形成稳固的搭接结构。其搭接位置、搭接长度与端头对齐度，直接影响轮胎的承载能力、动平衡表现与高速安全性。搭接过量、搭接开缝、蛇形偏移和宽度异常，每一个偏离工艺窗口的微小偏差，这些缺陷在成型鼓上转一圈就“藏”进去了，等到X光或成品检测发现时，缺陷帘布早已被包覆、定型、硫化，返工和降级造成重大损失。

传统检测方式存在明显短板：

n  人工目检：依赖经验，易受疲劳与光线影响，漏检率高；

n  接触式量具：逐件抽检、节拍慢，无法实现 100% 在线全检；

n  数据缺失：接头尺寸无电子记录，质量问题难以追溯与统计；

n  隐性缺陷：微小间隙、错边、起皱等难以被肉眼稳定识别。

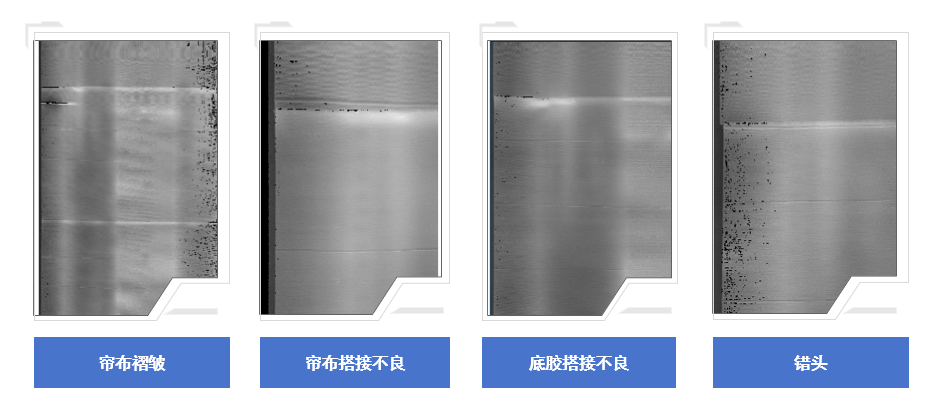

在实际生产中，搭接不良通常表现为：搭接长度不足或过大、端头左右偏移（错位）、两端头之间留缝（空开）、搭接区褶皱、端头翘边、边缘未对齐等。

本方案采用梅卡曼德3D线激光轮廓仪，构建非接触式在线测量系统，对帘布搭接质量进行实时、连续、可视化的测量与判定，并与剔除、报警装置联动，实现“边成型、边检测、边拦截”。

检测的指标主要包括：

1. 截断定位：帘布裁断位置与长度是否保持一致，从源头把住尺寸关；

2. 搭接长度：前后两端头的重叠宽度是否落在工艺要求的合格区间内；

3. 搭接偏移：端头左右错位量是否超差，确保搭接居中、受力均匀；

4. 间隙／空开：两端头之间是否留缝，避免出现未搭接的薄弱区域；

5. 褶皱翘边：搭接区表面是否平整贴合，及时捕捉局部起皱或翘边。

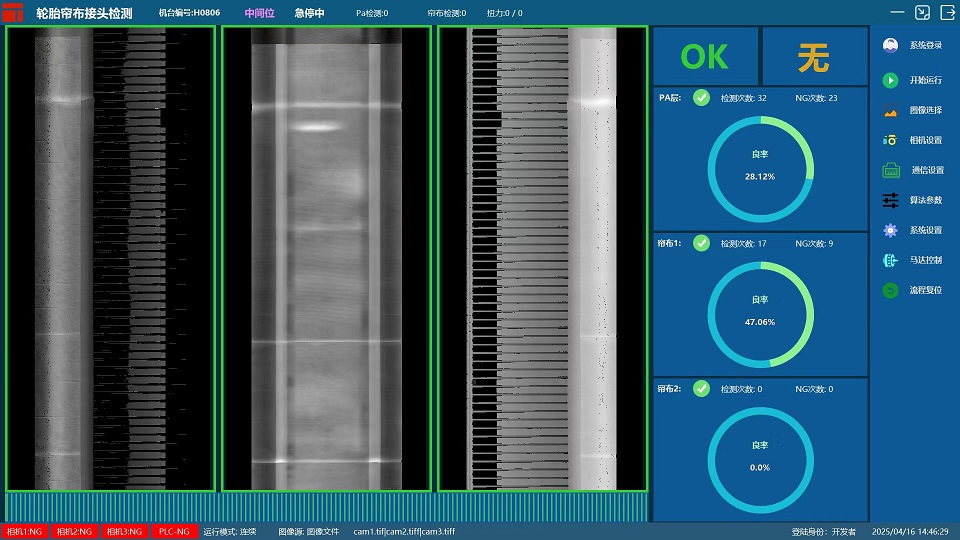

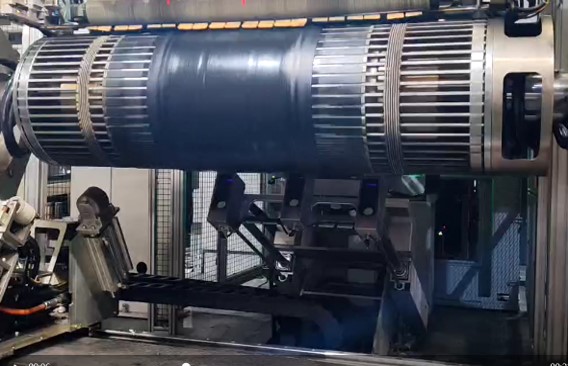

3D线激光轮廓仪安装于成型鼓上方或侧方，通过连续采集断面轮廓，获取接头表面高精度点云；检测软件自动提取搭接边缘，计算搭接宽度、间隙、错边量及起皱状态，并与工艺阈值实时比对，输出 OK/NG 判定，联动声光报警或自动剔除。系统支持与 PLC、MES 的标准接口对接，实现检测数据自动归档与质量追溯。

系统采用“三维成像—特征提取—几何计算—判定输出”的闭环检测流程：

▪ 三维成像： 采用3D 线激光轮廓技术，激光线投射到成型鼓或帘布表面，相机以一定角度接收轮廓信号，随着鼓的旋转或材料的输送，连续采集断面轮廓，拼接为三维点云数据；

▪ 截面重建：沿接头方向重建帘布层叠截面轮廓；

▪ 特征提取：自动识别上下层帘布边缘与搭接边界；

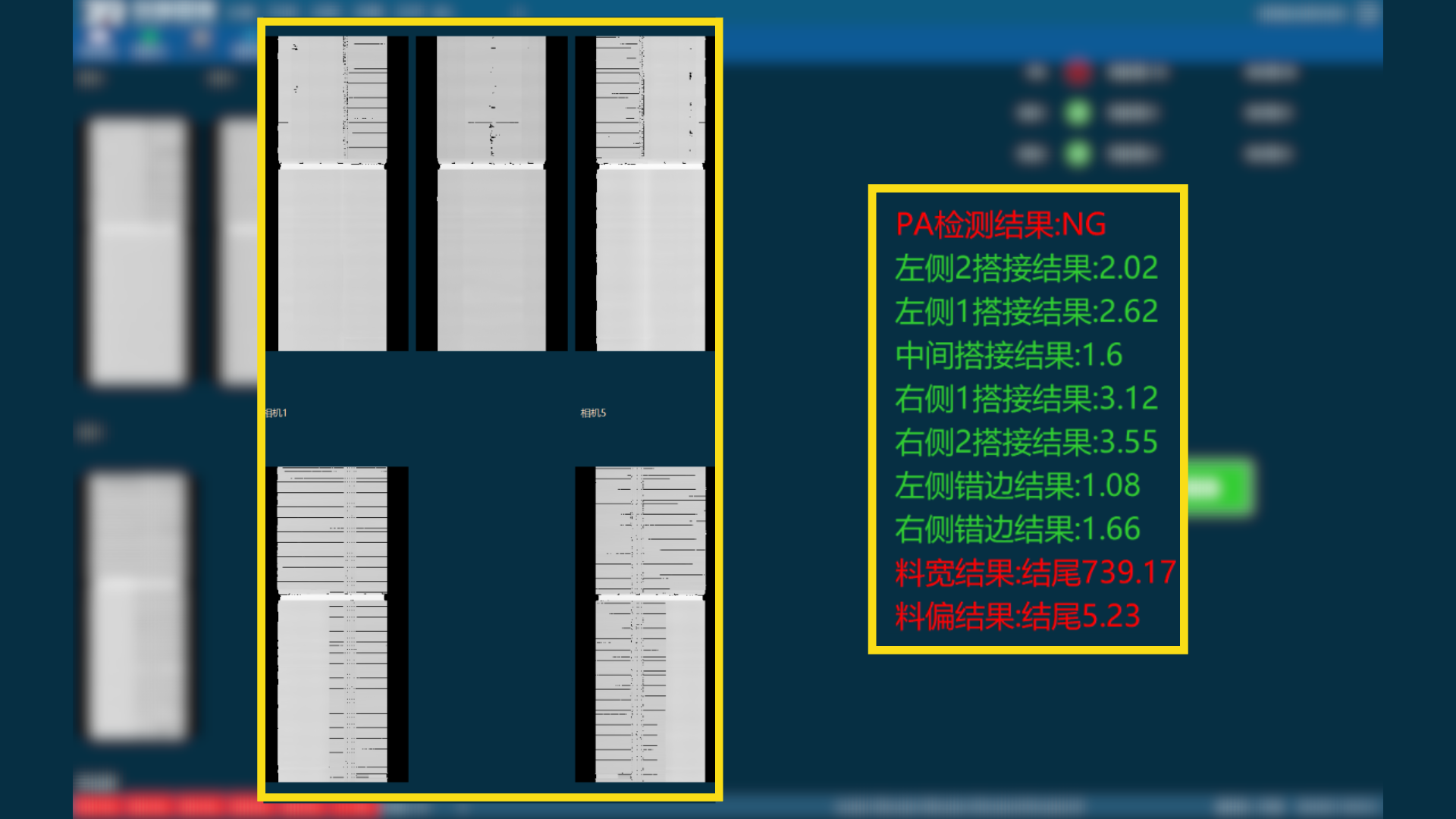

▪ 几何计算：计算接头处的搭接量、闪缝、错头、料偏和料宽；

▪ 判定输出：与设定阈值比对，给出合格判定与缺陷分类。

▪ 高精度：搭接宽度测量精度可达 ±0.1 mm 级，稳定识别微小间隙与错边；

▪ 高效率：单帧毫秒级处理，匹配成型节拍，全检不降速；

▪ 强稳定：专为工业现场优化，抗橡胶反光与环境光干扰，支持 7×24 连续运行；

▪ 可追溯：检测数据自动存档，支持 SPC 统计与质量追溯；

▪ 易集成：提供 TCP / Modbus /IO 等标准接口，无缝对接产线控制系统。

n  提质量：缺陷早发现、早拦截，避免不良帘布流入硫化等后道工序，从源头守护胎体强度与安全；

n  降损耗：减少返工与废品，降低胶料与工时浪费，综合制造成本更优；

n  提效率：以机器代替人工目检，节拍更快、标准更统一，人员负担显著下降；

n  可追溯：检测数据全量留存，为质量追溯、工艺优化与数字化管理提供可靠依据。

帘布搭接虽只是成型工序中的一环，却是影响轮胎品质与安全的关键节点。以机器视觉守住这一环节，等于为轮胎品质增加了一道坚实的屏障。如果您也面临帘布搭接检测难题，致瑞图像，提供从方案设计、相机选型、系统集成到安装调试与售后支持的一站式服务，助力轮胎制造企业以更低的门槛实现质量检测智能化升级。

以工业 3D 视觉，守护每一条轮胎的品质底线。
