什么是线扫相机？线扫相机如何选型？

当被测物体又长又薄、需要“一镜到底”的连续成像时，普通面阵相机往往难以胜任。线扫相机，正是为这类场景而生的“工业之眼”。

简单来说，线扫相机是一种每次只“看”一条线的相机。

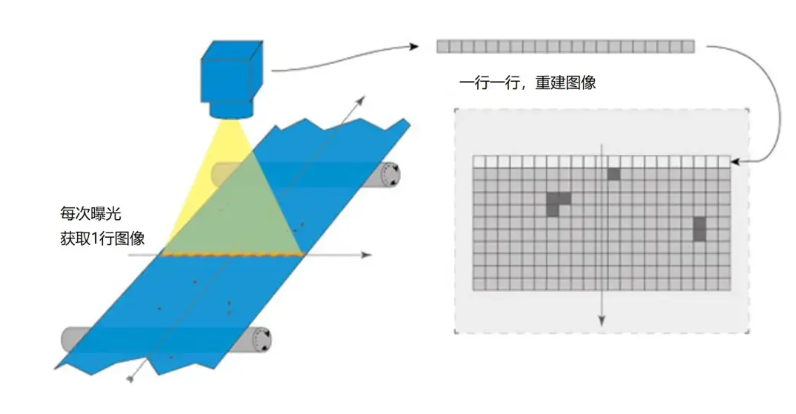

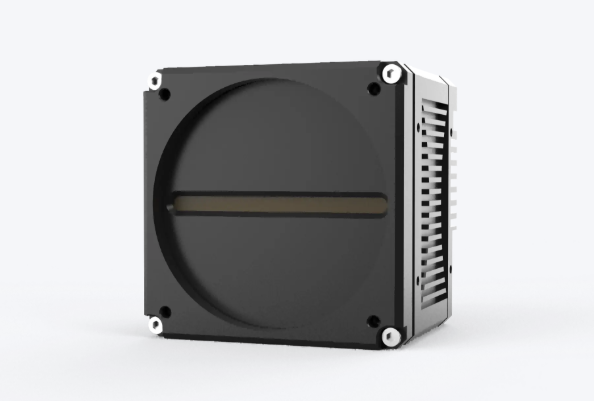

线扫相机（Line Scan Camera）采用一维线阵图像传感器，它的感光芯片不是常见的矩形阵列，而是一排长长的像素线。当被测物体与相机发生相对运动（被测物体匀速运动或相机扫描运动）时，相机以极高的频率连续采集每一行像素，软件再将连续采集到的“线”逐条拼接，最终重建出一幅完整的高分辨率二维图像。

正因为这种“逐行累积”的成像方式，线扫相机在几个特定场景中拥有面阵相机难以企及的优势：

• 连续卷材检测：纸张、薄膜、锂电极片、纺织品等，幅宽可以很大，长度近乎无限；

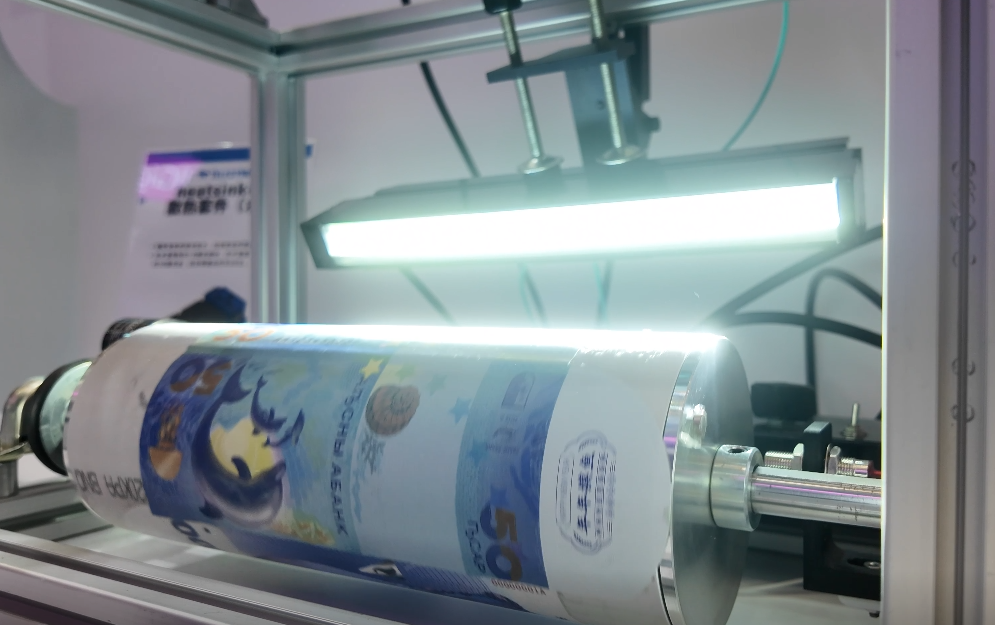

• 圆柱曲面展开：瓶盖、管材、轮胎等旋转体，线扫可以将其表面“展开”成平面图像，避免曲面畸变；
• 高速产线：当产线速度超过每秒2米时，面阵相机需要极强的频闪光源才能定格画面，而线扫相机配合编码器同步，轻松跟上节拍；
• 超大幅面：太阳能电池板、玻璃基板、PCB板等，单台线扫相机即可覆盖远超面阵视场的宽度。

当然，代价也是有的：线扫系统必须精确同步相机与运动，通常需要编码器提供触发脉冲，确保每走固定距离采集一行，否则图像会被拉伸或压缩。

线扫相机选型并非“像素越高越好”，而是要围绕检测目标、产线速度、安装空间等选型匹配。

第一步：算分辨率

分辨率决定了横向（幅宽方向）的检测精度。公式：

分辨率 = 视野 ÷ 像素精度 × 冗余系数（一般为3~5）

举个例子： 检测200mm物体表面裂纹，要求检测精度0.05mm，产线速度1m/s，那么相机的分辨率=200/0.05*3=12000像素；所以相机至少12000像素，选用12K线扫相机就可以了，这里的3是冗余系数，为减少边缘提取时像素偏移带来的误差，实际应用中一般用3-5个像素对应一个最小缺陷特征。

第二步：算行频

行频是相机每秒采集的行数，直接决定了它能匹配多快的产线。公式如下：

所需行频（kHz）= 产线速度（mm/s）÷单像素精度（mm/pixel）÷1000

沿用上例，产线速度为1000mm/s，12K线扫相机的分辨率是12288，单像素精度就是200/12288=0.016mm，则所需行频就是1000/0.016=62500Hz ，选≥62.5kHz行频相机就可以了。行频不够，图像在运动方向上会被压缩，导致缺陷变形漏检。

第三步：选像元尺寸

像元尺寸是单个像素的物理大小，直接影响感光能力和镜头搭配：

• 3.5μm小像元：精度高，但对光源亮度要求苛刻，适合半导体、精密电子等有充足打光条件的场景；
• 7μm像元：工业主流，感光与精度均衡，性价比最高，绝大多数常规检测首选；
• 14μm及以上：弱光环境下信噪比好，适合低对比度检测，但同等分辨率下芯片更宽，镜头成本上升。

第四步：确认接口与镜头

线扫相机的数据量远大于面阵相机，接口带宽是关键瓶颈。Camera Link仍是高行频场景的主流选择，而CoaXPress、10GigE则在布线和传输距离上更灵活。镜头方面，线扫相机因传感器较长（从2K到16K不等），C接口往往无法覆盖，多采用F接口、M42、M72等大口径接口，选型时需同步确认镜头的像面尺寸是否匹配。

1、   镜头必须匹配传感器尺寸和接口，线扫专用镜头在边缘成像质量上更有保障。

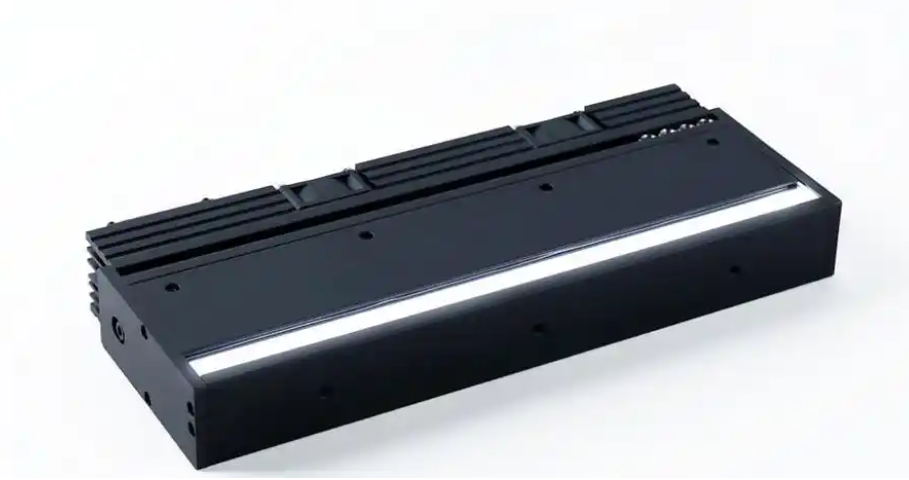

2、   光源通常需要条形线性光源配合，高反光表面考虑穹顶光，透明材料考虑背光。

3、   线扫必须依靠编码器触发，让相机行频与物体运动严格同步，编码器匹配不当是线扫系统最常见的踩坑点之一。

线扫相机是工业视觉迈向“高速、大幅面、高精度”的关键一环。作为工业视觉整体方案服务商，致瑞图像深耕机器视觉领域，提供从相机选型、光学打样到算法集成的端到端支持，助力制造企业把“看得见”升级为“看得清、测得准”。如需针对您的产线定制线扫检测方案，欢迎联系致瑞图像获取专业评估。
